Cho mạch điện gồm: biến trở R, cuộn cảm thuần và tụ điện mắc nối tiếp (cảm kháng luôn

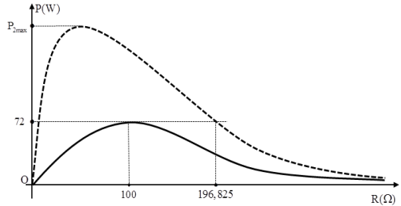

Cho mạch điện gồm: biến trở R, cuộn cảm thuần và tụ điện mắc nối tiếp (cảm kháng luôn khác dung kháng). Điện áp xoay chiều đặt vào có giá trị hiệu dụng U không đổi nhưng tần số thay đổi được. Lúc đầu, cho \(f = {f_1}\) và điều chỉnh R thì công suất tiêu thụ trên mạch thay đổi theo R là đường liền nét ở hình bên. Khi \(f = {f_2}\left( {{f_1} \ne {f_2}} \right)\) và cho R thay đổi, đường biểu diễn sự phụ thuộc của công suất theo R là đường đứt nét. Công suất tiêu thụ lớn nhất của mạch khi \(f = {f_2}\) nhận giá trị nào sau đây?
Đáp án đúng là: C
Quảng cáo
+ Đọc đồ thị P-t
+ Sử dụng biểu thức tính công suất: \(P = \dfrac{{{U^2}}}{{{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}}}R\)
Ta có:
+ Khi \(f = {f_1}\): \({P_{1max}} = 72W = \dfrac{{{U^2}}}{{2R}}\) với \(R = 100\Omega \)
Ta suy ra: \(U = 120V\)
+ Khi \(f = {f_2}\):
Tại vị trí \(R = 196,825W\) có \(P = 72W\)
Ta có: \(P = \dfrac{{{U^2}}}{{{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}}}R\)
\(\begin{array}{l} \Leftrightarrow 72 = \dfrac{{{{120}^2}}}{{196,{{825}^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}}}.196,825\\ \Rightarrow \left| {{Z_L} - {Z_C}} \right| \approx 25\Omega \end{array}\)
Lại có: \({P_{2max}} = \dfrac{{{U^2}}}{{2R'}} = \dfrac{{{U^2}}}{{2\left| {{Z_L} - {Z_C}} \right|}} = 288W\)
Đáp án cần chọn là: C
