Cho một mạch điện được lắp bên trong một hộp đen như Hình 4. Trong đó chỉ có hai cổng I và II của mạch điện được nối ra bên ngoài hộp đen. Nếu đặt một hiệu điện thế U vào cổng I thì số chỉ vôn kế khi đo ở cổng II là U/3. Nếu đặt hiệu điện thế U vào cổng II thì số chỉ vôn kế khi đo ở cổng I là U. Biết vôn kế có điện trở vô cùng lớn. Trong hộp đen chỉ chứa một loại linh kiện tiêu thụ điện đơn giản và không chứa nguồn.
Hãy vẽ một sơ đồ của mạch điện trong hộp đen thỏa mãn điều kiện đầu bài, biết rằng trong mạch chỉ gồm các linh kiện giống hệt nhau.
Quảng cáo

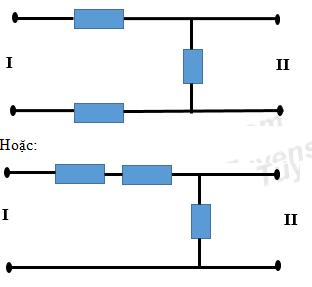

Linh kiện điện giúp tiêu thụ điện là điện trở:
