Điện trở là loại linh kiện phổ biến trong mạng lưới điện cũng như các mạch điện tử.

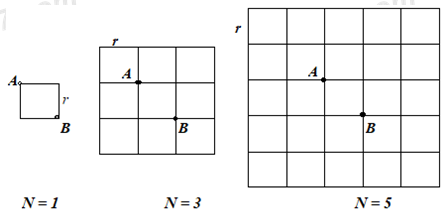

Điện trở là loại linh kiện phổ biến trong mạng lưới điện cũng như các mạch điện tử. Thông thường tùy vào mục đích ứng dụng, các điện trở có thể được tạo thành các mạch điện có hình dạng và kích thước khác nhau cùng với các linh kiện khác. Tuy nhiên trong bài này ta xét mạng điện chỉ bao gồm điện trở. Trên Hình 3 là các mạng điện trở hình vuông với kích cỡ N = 1, 3, 5. Mỗi cạnh của hình vuông nhỏ có điện trở r như minh họa trên Hình 3.
Tính điện trở tương đương RAB đối với mạng điện trở hình vuông với kích cỡ lần lượt là N = 1, 3, 5.
Quảng cáo
* Với N = 1:
\( \Rightarrow {R_{AB}} = \dfrac{{2r.2r}}{{4r}} = 1\)
* Với N = 3:
Vì 2 điểm GE có \({V_G} = {V_E} \Rightarrow \) Không có dòng \(GOE\)
Vì 2 điểm CD có \({V_C} = {V_D} \Rightarrow \) Không có dòng qua \(CPD\)

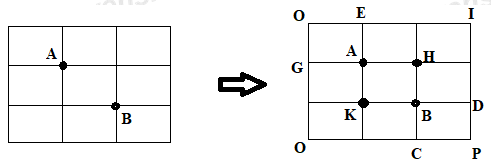

Hai điểm K, H có cùng điện thế nên ta tách được 2 nút này.
+ Điện trở nhánh AEID: \({R_{AEID}} = 4r + r = 5r\)
+ Điện trở nhánh AGJC: \({R_{AGJC}} = 4r + r = 5r\)
+ Điện trở nhánh AH1B: \({R_{A{H_1}B}} = 2r\)
+ Điện trở nhánh AK1B: \({R_{A{K_1}B}} = 2r\)
Suy ra: \(\dfrac{1}{{{R_{AB}}}} = \dfrac{1}{{5r}} + \dfrac{1}{{5r}} + \dfrac{1}{{2r}} + \dfrac{1}{{2r}} = \dfrac{7}{{5r}} \Rightarrow {R_{AB}} = \dfrac{{5r}}{7}\)
* Với N = 5:
AB là trục đối xứng rẽ, có thể bỏ một số điện trở

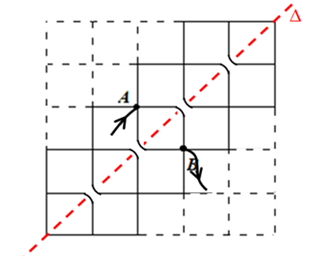

Lấy ∆ là mạch đối xứng trước – sau, ta có thể tách các nút như sau:

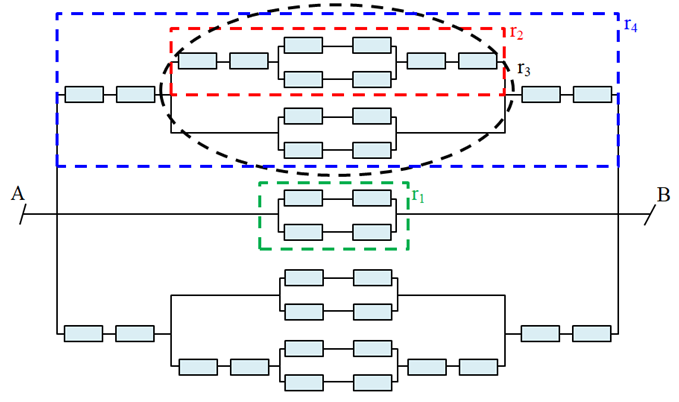

Mạch điện tương đương:
Điện trở tương đương:
\(\begin{array}{l}{r_1} = \dfrac{{2r}}{2} = r\\{r_2} = 2r + r + 2r = 5r\\\dfrac{1}{{{r_3}}} = \dfrac{1}{{5r}} + \dfrac{1}{r} = \dfrac{6}{{5r}} \Rightarrow {r_3} = \dfrac{{5r}}{6}\\{r_4} = 2r + \dfrac{{5r}}{6} + 2r = \dfrac{{29r}}{6}\\\dfrac{1}{{{R_3}}} = \dfrac{6}{{29r}} + \dfrac{1}{r} + \dfrac{6}{{29r}} = \dfrac{{41}}{{29r}} \Rightarrow {R_3} = \dfrac{{29r}}{{41}}\end{array}\)
