Để đo suất điện động và điện trở trong của một cục pin, một nhóm học sinh đã mắc sơ

Câu hỏi số 431589:

Vận dụng

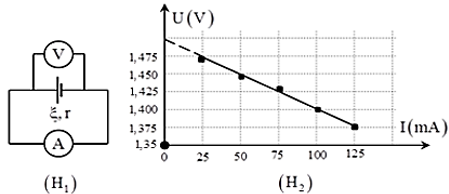

Để đo suất điện động và điện trở trong của một cục pin, một nhóm học sinh đã mắc sơ đồ mạch điện như hình (H1). Số chỉ của vôn kế và ampe kế ứng với mỗi lần đo được được cho trên hình vẽ (H2). Nhóm học sinh này tính được giá trị suất điện động \(\xi \) và điện trở trong \(r\) của pin là:

A. \(\xi = 1,50V;r = 0,8\Omega \)

B. \(\xi = 1,49V;r = 1,0\Omega \)

C. \(\xi = 1,50V;r = 1,0\Omega \)

D. \(\xi = 1,49V;r = 1,2\Omega \)

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:431589

Phương pháp giải

Định luật Ôm đối với toàn mạch: \(I = \dfrac{\xi }{{r + {R_N}}}\)

Hiệu điện thế hai đầu mạch ngoài: \({U_N} = \xi - I.r\)

Giải chi tiết

+ Số chỉ của vôn kế: \({U_V} = {U_N} = \xi - I.r\)

+ Tại \(\left\{ \begin{array}{l}I = 0\\{U_V} = 1,5V\end{array} \right. \Rightarrow 1,5 = \xi - 0.r \Rightarrow \xi = 1,5V\)

+ Tại \(\left\{ \begin{array}{l}I = 125mA = 0,125A\\{U_V} = 1,375V\end{array} \right. \Rightarrow 1,375 = \xi - 0,125.r\)

\( \Leftrightarrow 1,375 = 1,5 - 0,125.r \Rightarrow r = 1\Omega \)

Đáp án cần chọn là: C
