Trong các hình vẽ sau, xy là trục chính, AIB là đường đi của tia sáng truyền qua thấu kính.a.
Trong các hình vẽ sau, xy là trục chính, AIB là đường đi của tia sáng truyền qua thấu kính.
a. Hãy xác định loại thấu kính. Giải thích.
b. Xác định các điểm O, F’, F bằng cách vẽ. Nêu cách vẽ.
Quảng cáo
Tia ló ra khỏi thấu kính hội tụ bị lệch về phía trục chính so với tia tới
Tia ló ra khỏi thấu kính phân kì lệch ra xa trục chính so với tia tới
Sử dụng tính chất của trục phụ, tiêu diện để xác định tiêu điểm chính

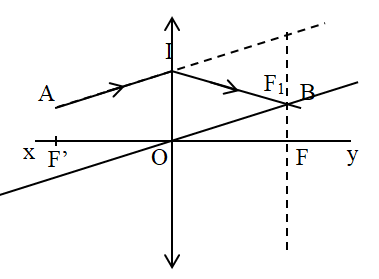

* Trường hợp 1: nhận xét: tia ló lệch về phía trục chính hơn so với tia tới → thấu kính là thấu kính hội tụ
+ Từ I dựng thấu kính vuông góc với trục chính, cắt trục chính tại quang tâm O
+ Dựng trục phụ song song với tia tới, đường kéo dài của tia ló cắt trục phụ tại tiêu điểm phụ F1
+ Từ F1 dựng tiêu diện vuông góc với trục chính, cắt trục chính tại tiêu điểm chính F
+ Lấy tiêu điểm chính F’ còn lại đối xứng với F qua quang tâm O
* Trường hợp 2: nhận xét: tia ló lệch xa trục chính hơn so với tia tới → thấu kính là thấu kính phân kì
+ Từ I dựng thấu kính vuông góc với trục chính, cắt trục chính tại quang tâm O
+ Dựng trục phụ song song với tia tới, tia ló cắt trục phụ tại tiêu điểm phụ F1
+ Từ F1 dựng tiêu diện vuông góc với trục chính, cắt trục chính tại tiêu điểm chính F
+ Lấy tiêu điểm chính F’ còn lại đối xứng với F qua quang tâm O
