Cho thấu kính hội tụ, các tia sáng tới như hình vẽ. Biết tia (1) song song với trục chính, tia

Câu hỏi số 475442:

Vận dụng cao

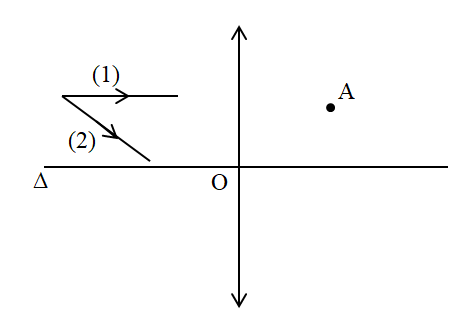

Cho thấu kính hội tụ, các tia sáng tới như hình vẽ. Biết tia (1) song song với trục chính, tia (2) có phương không đi qua quang tâm O và A là một điểm cho trước. Tia (1) sau khi khúc xạ qua thấu kính sẽ đi qua A. Hãy vẽ và trình bày cách vẽ đường truyền tia sáng (2) qua thấu kính.

Quảng cáo

Xem lời giải

Câu hỏi:475442

Phương pháp giải

Sử dụng đường truyền của các tia sáng đặc biệt và tính chất của trục phụ, tiêu diện để xác định tiêu điểm chính và vẽ tiếp đường truyền của tia sáng

Giải chi tiết

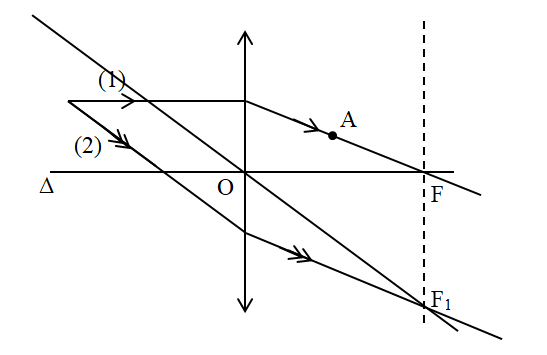

Cách 1:

+ Tia tới (1) song song với trục chính cho tia ló đi qua điểm A, tia ló (1) cắt trục chính tại tiêu điểm chính F

+ Từ F dựng tiêu diện vuông góc với trục chính

+ Dựng trục phụ song song với tia tới (2), trục phụ cắt tiêu diện tại tiêu điểm phụ F₁

+ Tia ló (2) đi qua tiêu điểm phụ F₁

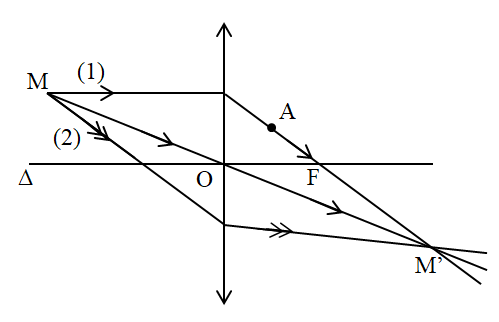

Cách 2:

+ Coi 2 tia sáng (1) và (2) xuất phát từ điểm M

+ Tia tới (1) song song với trục chính cho tia ló đi qua điểm A, tia ló (1) cắt trục chính tại tiêu điểm chính F

+ Từ M dựng tia tới quang tâm cho tia ló truyền thẳng

+ Giao điểm của hai tia ló là ảnh M’ của điểm M

+ Tia ló (2) ra khỏi thấu kính cũng đi qua điểm M’
