Trên hình vẽ, điểm S’ là vị trí ảnh của điểm sáng S tạo bởi một thấu kính phân kì

Câu hỏi số 475445:

Vận dụng cao

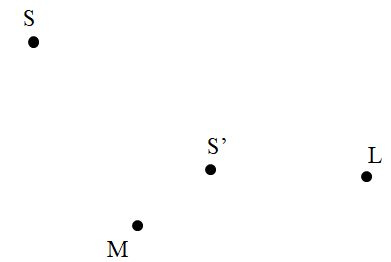

Trên hình vẽ, điểm S’ là vị trí ảnh của điểm sáng S tạo bởi một thấu kính phân kì mỏng. L là một điểm nằm trên mặt thấu kính còn M là một điểm nằm trên trục chính của thấu kính. Nêu cách dựng hình để xác định vị trí của quang tâm và tiêu điểm của thấu kính.

Quảng cáo

Xem lời giải

Câu hỏi:475445

Phương pháp giải

Sử dụng tính chất của trục

Giải chi tiết

+ Nối SS’, quang tâm O nằm trên đường thẳng SS’

+ Điểm L thuộc thấu kính, điểm M thuộc trục chính → ∆LOM vuông tại O. Dựng đường tròn đường kính LM, giao điểm của đường tròn và SS’ là quang tâm O

+ Nối OL được thấu kính phân kì

+ Dựng trục chính ∆ vuông góc với thấu kính tại O

+ Dựng tia tới SL, tia ló có đường kéo dài đi qua ảnh S’

+ Dựng trục phụ song song với tia tới SL, đường kéo dài cảu tia ló LS’ cắt trục phục tại tiêu điểm phụ F₁

+ Từ F₁ dựng tiêu diện vuông góc với trục chính, cắt trục chính tại tiêu điểm chính F
