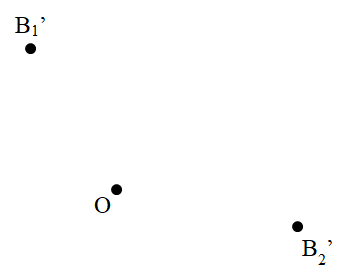

Người ta tìm thấy trong ghi chép của nhà Vậ Lí Snell một sơ đồ quang học. Khi đọc mô tả kèm theo thì biết trên sơ đồ đó vẽ hai ảnh A1’B1’ và A2’B2’ của hai vật A1B1 và A2B2 qua thấu kính. Hai vật này là hai đoạn thẳng có cùng độ cao, đặt song song với nhau, cùng vuông góc với trục chính và ở trước thấu kính (A1 và A2 nằm trên trục chính của thấu kính, B1 và B2 nằm về cùng một phía so với trục chính). Độ cao hai ảnh tương ứng A1’B1’ và A2’B2’ cũng bằng nhau. Do lâu ngày nên các nét vẽ bị nhòe và trên sơ đồ chỉ còn rõ ba điểm quang tâm O, các ảnh B1’ và B2’ của B1 và B2 tương ứng (hình vẽ). Bằng cách vẽ hãy xác định vị trí của trục chính, các tiêu điểm, các vật A1B1 và A2B2. Nêu rõ cách vẽ.
Quảng cáo
Sử dụng lý thuyết hai tam giác bằng nhau
Sử dụng đường truyền của các tia sáng đặc biệt để xác định vị trí các vật
Nhận xét: hai ảnh B1’ và B2’ nằm khác phía so với quang tâm O → một ảnh là ảnh thật, một ảnh là ảnh ảo, thấu kính là thấu kính hội tụ
Giả sử A1’B1’ là ảnh ảo, A2’B2’ là ảnh thật

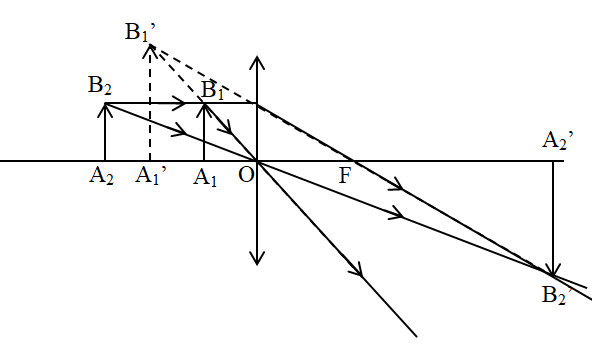

Hai ảnh A1’B1’ và A2’B2’ bằng nhau, ta có hình vẽ:
Từ hình vẽ ta thấy ∆FA1’B1’ = ∆FA2’B2’ (góc nhọn – cạnh góc vuông)
→ FB1’ = FB2’

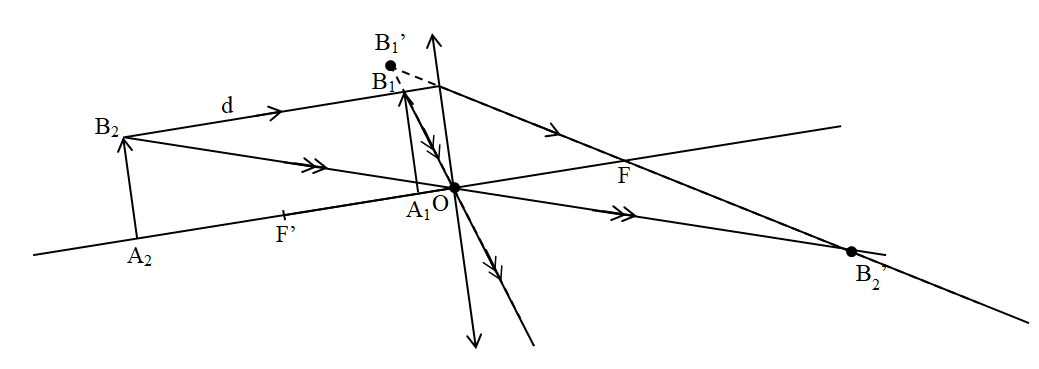

+ Nối B1’B2’, lấy F là trung điểm của B1’B2’, F là tiêu điểm chính của thấu kính
+ Nối OF là trục chính
+ Dựng thấu kính vuông góc với trục chính tại O. B1’B2’ cắt thấu kính tại điểm I
+ Dựng đường thẳng d song song với trục chính tại I
+ Nối OB2’ cắt d tại B2, hạ B2A2 vuông góc với trục chính, với A2 nằm trên trục chính được vị trí A2B2
+ Nối OB1’ cắt d tại B1, hạ B1A1 vuông góc với trục chính, với A1 nằm trên trục chính được vị trí A1B1
