Câu hỏi số 475447:

Vận dụng cao

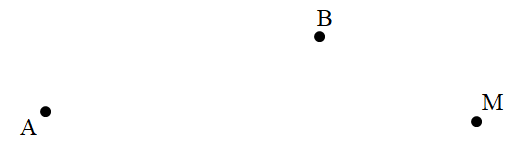

Một sơ đồ quang học vẽ đường đi của một tia sáng qua một thấu kính hội tụ, nhưng do lâu ngày nên nét vẽ bị mờ và chỉ còn rõ 3 điểm A, B, M (hình vẽ). Đọc mô tả kèm theo thì thấy A là giao điểm của tia tới với tiêu diện trước, B là giao điểm của tia ló với tiêu diện sau, còn M là giao điểm của tia ló với trục chính của thấu kính. Bằng cách vẽ, hãy khối phục lại vị trí quang tâm, các tiêu điểm và đường đi của tia sáng.

Quảng cáo

Xem lời giải

Câu hỏi:475447

Phương pháp giải

Sử dụng tính chất của trục phụ để xác định thấu kính và tiêu điểm chính

Giải chi tiết

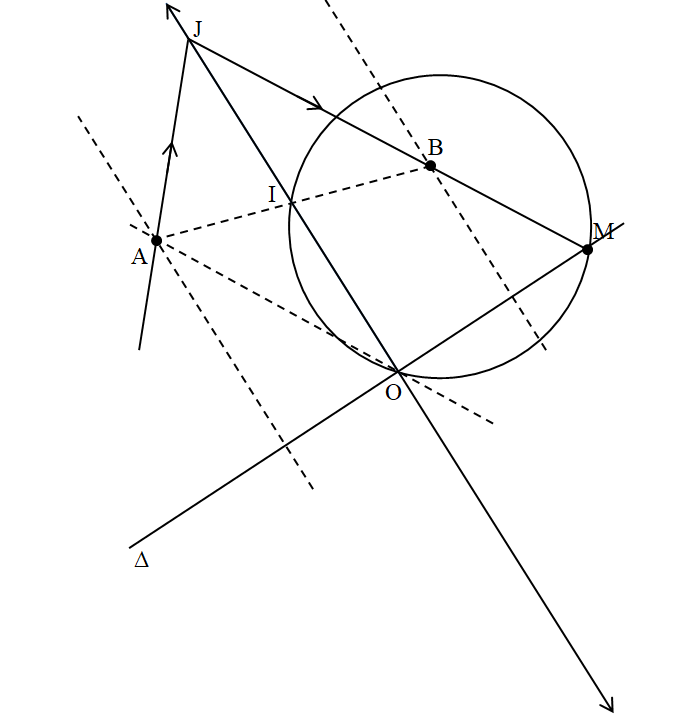

- Lấy I là trung điểm của AB → I nằm trên thấu kính.

- Thấu kính vuông góc với trục chính tại quang tâm O → O thuộc đường tròn đường kính IM

- Từ A dựng trục phụ song song với BM → Trục phụ cắt đường tròn đường kính IM tại quang tâm O

- Nối OM được trục chính ∆

- Từ O dựng thấu kính vuông góc với ∆

- Từ A, B dựng hai tiêu diện vuông góc với trục chính, cắt trục chính tại hai tiêu điểm chính F, F’

- Nối BM, cắt thấu kính tại J

- Nối AJ, đường truyền tia sáng là AJBM.
