Một đoạn mạch điện AB gồm điện trở thuần R, cuộn dây thuần cảm có độ tự cảm L thay
Một đoạn mạch điện AB gồm điện trở thuần R, cuộn dây thuần cảm có độ tự cảm L thay đổi được và tụ điện có điện dung C mắc nối tiếp. Đặt điện áp xoay chiều có giá trị hiệu dụng \(U = 50V\) vào hai đầu đoạn mạch AB nói trên. Điều chỉnh L nhận thấy điện áp hiệu dụng giữa hai đầu cuộn cảm đạt giá trị cực đại bằng 100V. Khi đó, độ lệch pha giữa điện áp hai đầu mạch điện AB và điện áp hai đầu điện trở là
Đáp án đúng là: C
Quảng cáo

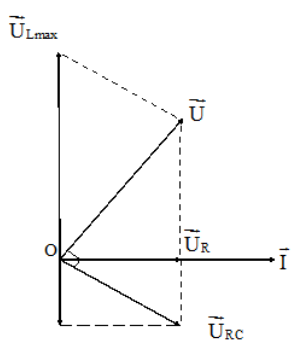

Vận dụng bài toán L thay đổi để \({U_{{L_{ma{\rm{x}}}}}}\) khi đó:
\(\left\{ \begin{array}{l}{U_{RC}} \bot {U_{AB}}\\U_{L\max }^2 = {U^2} + U_{RC}^2 = {U^2} + U_R^2 + U_C^2\\U_{L\max }^{}.{U_R} = U.{U_{RC}}\\\frac{1}{{U_R^2}} = \frac{1}{{{U^2}}} + \frac{1}{{U_{RC}^2}}\end{array} \right.\)
Ta có: L thay đổi để \({U_{{L_{ma{\rm{x}}}}}}\) khi đó:
\(U_{L\max }^2 = {U^2} + U_{RC}^2\)
\( \Rightarrow {U_{RC}} = \sqrt {U_{{L_{ma{\rm{x}}}}}^2 - {U^2}} = \sqrt {{{100}^2} - {{50}^2}} = 50\sqrt 3 V\)
Lại có: \(\frac{1}{{U_R^2}} = \frac{1}{{{U^2}}} + \frac{1}{{U_{RC}^2}} \Rightarrow {U_R} = 25\sqrt 3 V\)
Độ lệch pha giữa điện áp giữa hai đầu mạch điện AB và điện áp giữa hai đầu điện trở:
\(\cos \alpha = \frac{{{U_R}}}{U} = \frac{{25\sqrt 3 }}{{50}} = \frac{{\sqrt 3 }}{2} \Rightarrow \alpha = {30^0} = \frac{\pi }{6}\)
Đáp án cần chọn là: C
