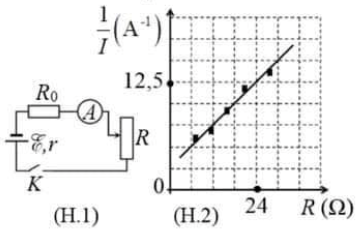

Trong bài thực hành xác định suất điện động E của một nguồn điện, một nhóm học sinh mắc mạch điện như hình vẽ (H.1). Nhóm học sinh đã tiến hành thí nghiệm, xử lý số liệu và vẽ được đồ thị biểu diễn sự phụ thuộc của nghịch đảo số chỉ ampe kế \(\left( {\dfrac{1}{I}} \right)\) theo giá trị của biến trở R như hình vẽ (H.2). Giá trị trung bình của E được xác định bởi thí nghiệm này là

A. 2,4 V.

B. 1,0 V.

C. 2,0 V.

D. 1,6 V.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:490557

Phương pháp giải

Cường độ dòng điện trong mạch điện: \(I = \dfrac{E}{{r + R + {R_0}}}\)

Sử dụng kĩ năng đọc đồ thị

Giải chi tiết

Nghịch đảo số chỉ ampe kế là: \(\dfrac{1}{I} = \dfrac{{r + {R_0} + R}}{E}\)

Từ đồ thị ta thấy khi \(R = 24\,\,\Omega \), có:

\(\dfrac{1}{I} = \dfrac{{r + {R_0} + 24}}{E} = 12,5 \Rightarrow r + {R_0} = 12,5E - 24\,\,\left( 1 \right)\)

Với \(R = 12\,\,\Omega \Rightarrow \dfrac{1}{I} = \dfrac{{r + {R_0} + 12}}{E} = \dfrac{3}{5}.12,5 = 7,5\)

\( \Rightarrow r + {R_0} = 7,5E - 12\,\,\left( 2 \right)\)

Lấy \(\left( 1 \right) - \left( 2 \right) \Rightarrow 12,5E - 24 = 7,5E - 12 \Rightarrow E = 2,4\,\,\left( V \right)\)

Đáp án cần chọn là: A
