Cho mạch điện như hình vẽ. Điện trở mỗi cạnh của hình vuông là R. Tính điện trở giữa hai điểm:

a) A và B.

b) C và D.

A. \(a)\,\,{R_{AB}} = \dfrac{{13R}}{7};\,\,b)\,\,{R_{CD}} = \dfrac{{5R}}{7}\).

B. \(a)\,\,{R_{AB}} = \dfrac{{13R}}{7};\,\,b)\,\,{R_{CD}} = \dfrac{{15R}}{7}\).

C. \(a)\,\,{R_{AB}} = \dfrac{{3R}}{7};\,\,b)\,\,{R_{CD}} = \dfrac{{5R}}{7}\).

D. \(a)\,\,{R_{AB}} = \dfrac{{13R}}{7};\,\,b)\,\,{R_{CD}} = \dfrac{{7R}}{5}\).

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:507672

Phương pháp giải

Sử dụng các phương pháp chuyển mạch đối với mạch điện đối xứng

Điện trở tương đương của đoạn mạch gồm n điện trở R mắc nối tiếp: \({R_{nt}} = nR\)

Điện trở tương đương của đoạn mạch gồm n điện trở R mắc song song: \({R_{//}} = \dfrac{R}{n}\)

Giải chi tiết

a) ∆ là trục đối xứng trước – sau, ta tách được tại các nút như sau:

CD là mạch rẽ → Chập các điểm có cùng điện thế, ta có mạch điện tương đương:

Điện trở tương đương:

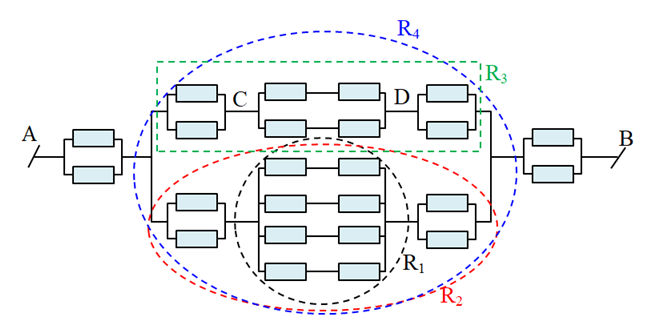

\(\begin{array}{l}{R_{CD}} = \dfrac{{2R}}{2} = R\\{R_3} = \dfrac{R}{2} + R + \dfrac{R}{2} = 2R\\{R_1} = \dfrac{{2R}}{4} = \dfrac{R}{2}\\{R_2} = \dfrac{R}{2} + \dfrac{R}{2} + \dfrac{R}{2} = \dfrac{{3R}}{2}\\\dfrac{1}{{{R_4}}} = \dfrac{1}{{2R}} + \dfrac{2}{{3R}} = \dfrac{7}{{6R}} \Rightarrow {R_4} = \dfrac{{6R}}{7}\\{R_{AB}} = \dfrac{R}{2} + \dfrac{{6R}}{7} + \dfrac{R}{2} = \dfrac{{13R}}{7}\end{array}\)

b) CD là mạch đối xứng rẽ, ta bỏ được các điện trở và tách nút như sau:

Mạch điện tương đương:

Điện trở tương đương:

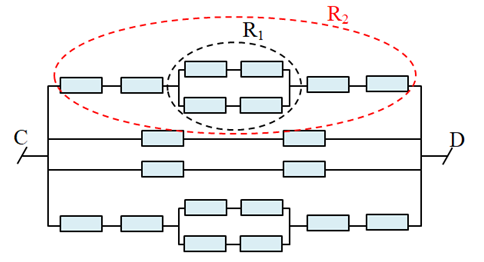

\(\begin{array}{l}{R_1} = \dfrac{{2R}}{2} = R\\{R_2} = 4R + R = 5R\\\dfrac{1}{{{R_{CD}}}} = \dfrac{1}{{5R}} + \dfrac{1}{{2R}} + \dfrac{1}{{2R}} + \dfrac{1}{{5R}} = \dfrac{7}{{5R}} \Rightarrow {R_{CD}} = \dfrac{{5R}}{7}\end{array}\)

Đáp án cần chọn là: A
