Để xác định điện dung C của một tụ điện, một hoc sinh mắc nối tiếp tụ điện này với

Câu hỏi số 519218:

Vận dụng

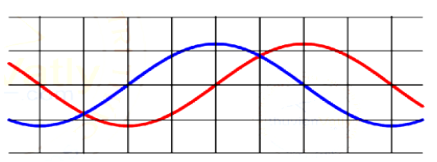

Để xác định điện dung C của một tụ điện, một hoc sinh mắc nối tiếp tụ điện này với một điện trở \(30\Omega \) rồi mắc hai đầu đoạn mạch vào một nguồn điện xoay chiều có tần số thay đổi được. Dùng dao động kí điện tử để hiển thị đồng thời đồ thị điện áp giữa hai đầu điện trở và điện áp giữa hai đầu tụ điện (các đường hình sin). Thay đổi tần số của nguồn điện đến khi độ cao của hai đường hình sin trên màn hình dao động kí bằng nhau như hình bên. Biết dao động kí đã được điều chỉnh thang đo sao cho ứng với mỗi ô vuông trên màn hình thì cạnh nằm ngang là 0,002s và cạnh thẳng đứng là 5V. Giá trị của C là

A. \(4,{2.10^{ - 5}}F\)

B. \(8,{5.10^{ - 5}}F\)

C. \({17.10^{ - 5}}F\)

D. \(2,{1.10^{ - 5}}F\)

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:519218

Phương pháp giải

+ Đọc đồ thị trên dao động kí.

+ Vận dụng biểu thức tính dung kháng: \({Z_C} = \frac{1}{{\omega C}}\)

Giải chi tiết

Từ đồ thị trên dao động kí, ta có \({U_{0{\rm{R}}}} = {U_{0C}} \Rightarrow R = {Z_C} = 30\Omega \)

Chu kì dao động: \(T = 8.0,002 = 0,016{\rm{s}}\)

\({Z_C} = \frac{1}{{\omega C}} \Rightarrow C = \frac{1}{{{Z_C}.\omega }} = \frac{1}{{{Z_C}.\frac{{2\pi }}{T}}} = \frac{1}{{30.\frac{{2\pi }}{{0,016}}}} = 8,{5.10^{ - 5}}F\)

Đáp án cần chọn là: B
