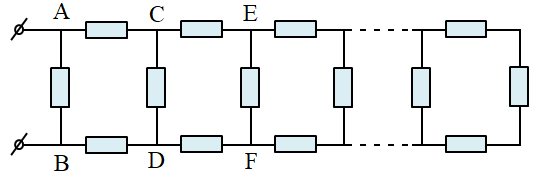

Có mạch điện dài vô hạn, mỗi điện trở trong một cạnh của một ô là r. Tính điện trở
Có mạch điện dài vô hạn, mỗi điện trở trong một cạnh của một ô là r. Tính điện trở tương đương của đoạn mạch AB.
Đáp án đúng là: A
Quảng cáo
Mạch điện dài vô hạn, khi thêm hoặc bớt một mắt xích vào mạch thì điện trở tương đương của mạch không thay đổi.

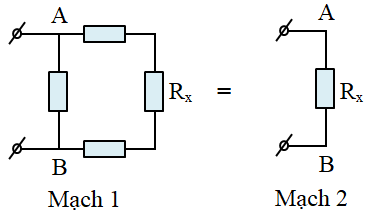

Khi ta thêm một mắt xích vào mạch, ta có:
+ Mạch 1:
Cấu trúc mạch điện: \(R//\left( {Rnt{R_x}nt{R_x}} \right)\)
Điện trở tương đương của mạch điện là:
\({R_{AB}} = \dfrac{{R.\left( {2R + {R_x}} \right)}}{{R + \left( {2R + {R_x}} \right)}} = \dfrac{{2{R^2} + R.{R_x}}}{{3R + {R_x}}}\,\,\left( 1 \right)\)
+ Điện trở tương đương của mạch 2 là:
\({R_{AB}} = {R_x}\,\,\left( 2 \right)\)
Từ (1) và (2) ta có:
\(\begin{array}{l}\dfrac{{2{R^2} + R.{R_x}}}{{3R + {R_x}}} = {R_x} \Rightarrow 2{R^2} + R.{R_x} = 3R.{R_x} + {R_x}^2\\ \Rightarrow {R_x}^2 + 2R.{R_x} - 2{R^2} = 0 \Rightarrow {\left( {{R_x} + R} \right)^2} - 3{R^2} = 0\\ \Rightarrow \left[ \begin{array}{l}{R_x} + R = \sqrt 3 R\\{R_x} + R = - \sqrt 3 R\end{array} \right. \Rightarrow \left[ \begin{array}{l}{R_x} = \left( {\sqrt 3 - 1} \right)R\,\,\left( {t/m} \right)\\{R_x} = \left( { - \sqrt 3 - 1} \right)R < 0\,\,\left( {loai} \right)\end{array} \right.\end{array}\)
Vậy điện trở tương đương của mạch điện là \({R_{AB}} = \left( {\sqrt 3 - 1} \right)R\)
Đáp án cần chọn là: A
