Cho mạch điện vô hạn gồm các điện trở r và R như hình vẽ. Tìm điện trở giữa hai điểm A

Câu hỏi số 521701:

Vận dụng cao

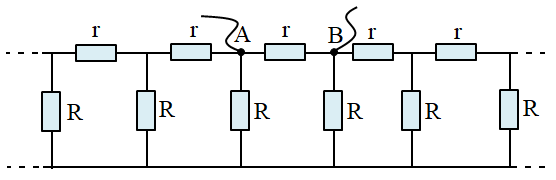

Cho mạch điện vô hạn gồm các điện trở r và R như hình vẽ. Tìm điện trở giữa hai điểm A và B.

A. \({R_{AB}} = \dfrac{{2rR}}{{R + {R_x}}}\) với \({R_x} = \sqrt {\dfrac{{{r^2}}}{4} + rR} + \dfrac{r}{2}\).

B. \({R_{AB}} = \dfrac{{2rR}}{{2R + {R_x}}}\) với \({R_x} = \sqrt {\dfrac{{{r^2}}}{4} + rR} - \dfrac{r}{2}\).

C. \({R_{AB}} = \dfrac{{2rR}}{{2R + {R_x}}}\) với \({R_x} = \sqrt {\dfrac{{{r^2}}}{4} + rR} + \dfrac{r}{2}\).

D. \({R_{AB}} = \dfrac{{2rR}}{{R + {R_x}}}\) với \({R_x} = \sqrt {\dfrac{{{r^2}}}{4} + rR} - \dfrac{r}{2}\).

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:521701

Phương pháp giải

Mạch điện dài vô hạn, khi thêm hoặc bớt một mắt xích vào mạch thì điện trở tương đương của mạch không thay đổi.

Giải chi tiết

Ta có mạch điện:

Ta thấy đoạn mạch AC và BD có cấu tạo giống nhau, đặt: \({R_{AC}} = {R_{BD}} = {R_x}\)

Xét đoạn mạch BD:

Khi ta thêm một mắt xích vào mạch, ta có:

+ Mạch 1:

Mạch điện tương đương: \(R//{R_x}\)

Điện trở tương đương của mạch điện là:

\(\dfrac{1}{{{R_{CD}}}} = \dfrac{1}{R} + \dfrac{1}{{{R_x}}}\,\,\left( 1 \right)\)

+ Mạch 2:

Mạch điện tương đương: \(R//\left[ {rnt\left( {R//{R_x}} \right)} \right]\)

Điện trở tương đương của mạch 2 là:

\(\dfrac{1}{{{R_{CD}}}} = \dfrac{1}{R} + \dfrac{1}{{r + \dfrac{{R.{R_x}}}{{R + {R_x}}}}}\,\,\left( 2 \right)\)

Từ (1) và (2) ta có:

\(\begin{array}{l}\dfrac{1}{R} + \dfrac{1}{{{R_x}}} = \dfrac{1}{R} + \dfrac{1}{{r + \dfrac{{R.{R_x}}}{{R + {R_x}}}}} \Rightarrow {R_x} = r + \dfrac{{R.{R_x}}}{{R + {R_x}}}\\ \Rightarrow {R_x}.R + {R_x}^2 = r.R + r.{R_x} + R.{R_x}\\ \Rightarrow {R_x}^2 = r.{R_x} + r.R \Rightarrow {R_x}^2 - r.{R_x} - r.R = 0\\ \Rightarrow {R_x}^2 - r.{R_x} + \dfrac{{{r^2}}}{4} - \dfrac{{{r^2}}}{4} - r.R = 0\\ \Rightarrow {\left( {{R_x} - \dfrac{r}{2}} \right)^2} = \dfrac{{{r^2}}}{4} + r.R\\ \Rightarrow {R_x} = \dfrac{r}{2} + \sqrt {\dfrac{{{r^2}}}{4} + r.R} \end{array}\)

Đoạn mạch AB có thể vẽ lại như sau:

Mạch điện tương đương: \(r//\left[ {\left( {R//{R_x}} \right)nt\left( {R//{R_x}} \right)} \right]\)

Ta có điện trở tương đương:

\(\begin{array}{l}{R_{AC}} = \dfrac{{R.{R_x}}}{{R + {R_x}}}\\{R_{ACB}} = 2{R_{AC}} = \dfrac{{2R.{R_x}}}{{R + {R_x}}}\\{R_{AB}} = \dfrac{{r.{R_{ACB}}}}{{r + {R_{ACB}}}} = \dfrac{{r.\dfrac{{2R.{R_x}}}{{R + {R_x}}}}}{{r + \dfrac{{2R.{R_x}}}{{R + {R_x}}}}} = \dfrac{{2r.R.{R_x}}}{{r.R + r.{R_x} + 2R.{R_x}}}\end{array}\)

Mà \(r.R + r.{R_x} = {R_x}^2\)

\( \Rightarrow {R_{AB}} = \dfrac{{2r.R.{R_x}}}{{{R_x}^2 + 2R.{R_x}}} = \dfrac{{2r.R}}{{{R_x} + 2R}}\) với \({R_x} = \dfrac{r}{2} + \sqrt {\dfrac{{{r^2}}}{4} + rR} \)

Đáp án cần chọn là: C
