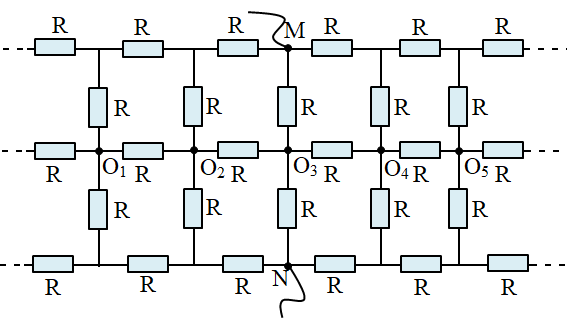

Cho mạch điện như hình vẽ. Tìm
Cho mạch điện như hình vẽ. Tìm \({R_{MN}}\).
Đáp án đúng là: A
Quảng cáo
Sử dụng phương pháp chuyển mạch đối với mạch đối xứng.
Mạch điện dài vô hạn, khi thêm hoặc bớt một mắt xích vào mạch thì điện trở tương đương của mạch không thay đổi.
Nhận xét: \({O_2}\) đối xứng với \({O_4}\), \({O_1}\) đối xứng với \({O_5}\)…

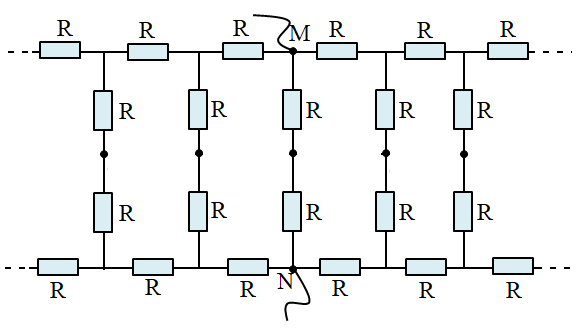

→ các điểm đối xứng có cùng điện thế, ta có thể bỏ các điện trở ở hàng giữa:

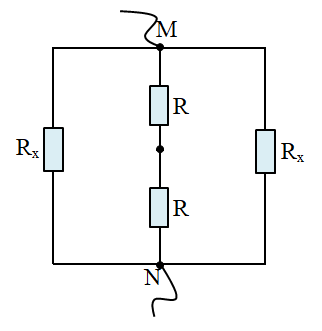

Mạch đối xứng qua MN, ta có mạch điện tương đương:
Xét nửa bên phải nhánh MN:

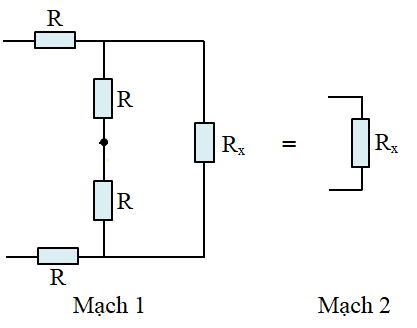

Khi ta thêm một mắt xích vào mạch, ta có:
+ Mạch 1:
Cấu trúc mạch điện:
\(Rnt\left( {2R//{R_x}} \right)ntR\)
Điện trở tương đương của mạch điện là:
\({R_{td}} = 2R + \dfrac{{2R.{R_x}}}{{2R + {R_x}}} = \dfrac{{4{R^2} + 4R{R_x}}}{{2R + {R_x}}}\)
+ Điện trở của mạch 2 là: \({R_{td}} = {R_x}\,\,\left( 2 \right)\)
Từ (1) và (2) ta có:
\(\begin{array}{l}\dfrac{{4{R^2} + 4R{R_x}}}{{2R + {R_x}}} = {R_x} \Rightarrow 4{R^2} + 4R{R_x} = 2R{R_x} + {R_x}^2\\ \Rightarrow {R_x}^2 - 2R{R_x} - 4{R^2} = 0\\ \Rightarrow {R_x}^2 - 2R{R_x} + {R^2} - 5{R^2} = 0\\ \Rightarrow {\left( {{R_x} - R} \right)^2} = 5{R^2} \Rightarrow {R_x} - R = \sqrt 5 R\\ \Rightarrow {R_x} = R\left( {\sqrt 5 + 1} \right)\end{array}\)
Điện trở tương đương của điện MN là:
\(\begin{array}{l}\dfrac{1}{{{R_{MN}}}} = \dfrac{1}{{2R}} + \dfrac{1}{{{R_x}}} + \dfrac{1}{{{R_x}}} = \dfrac{1}{{2R}} + \dfrac{2}{{{R_x}}} = \dfrac{{{R_x} + 4R}}{{2R{R_x}}}\\ \Rightarrow {R_{MN}} = \dfrac{{2R{R_x}}}{{4R + {R_x}}} = \dfrac{{2{R^2}\left( {\sqrt 5 + 1} \right)}}{{R\left( {4 + \sqrt 5 + 1} \right)}} = \dfrac{{2R\left( {\sqrt 5 + 1} \right)}}{{5 + \sqrt 5 }} = \dfrac{{2R}}{{\sqrt 5 }}\end{array}\)
Đáp án cần chọn là: A
