Có một số điện trở \(r = 5\,\,\Omega \). Hỏi phải dùng tối thiểu bao nhiêu điện trở r để
Có một số điện trở \(r = 5\,\,\Omega \). Hỏi phải dùng tối thiểu bao nhiêu điện trở r để mắc thành mạch có điện trở tương đương \(3\,\,\Omega \).
Đáp án đúng là: B
Quảng cáo
Điện trở tương đương của đoạn mạch mắc nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)
Điện trở tương đương của đoạn mạch mắc song song: \({R_{//}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}}\)
Nhận xét: \({R_{td}} < r \to \) có ít nhất 1 điện trở r mắc song song với đoạn mạch có điện trở \({R_1}\):
\(\dfrac{1}{{{R_{td}}}} = \dfrac{1}{r} + \dfrac{1}{{{R_1}}} \Rightarrow \dfrac{1}{3} = \dfrac{1}{5} + \dfrac{1}{{{R_1}}} \Rightarrow \dfrac{1}{{{R_1}}} = \dfrac{2}{{15}} \Rightarrow {R_1} = 7,5\,\,\left( \Omega \right)\)
Ta có: \({R_1} > r \to \) có ít nhất 1 điện trở r mắc nối tiếp với đoạn mạch có điện trở \({R_2}\):
\({R_1} = r + {R_2} \Rightarrow 7,5 = 5 + {R_2} \Rightarrow {R_2} = 2,5\,\,\left( \Omega \right)\)
Ta có: \({R_2} = \dfrac{r}{2} \to \) đoạn mạch gồm 2 điện trở r mắc song song

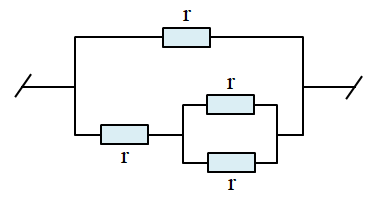

Ta có mạch điện:
Vậy cần ít nhất 4 điện trở.
Đáp án cần chọn là: B
