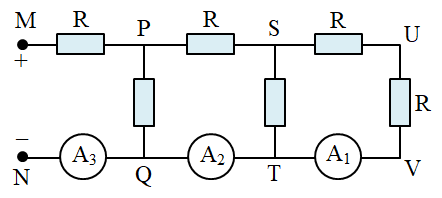

Cho mạch điện như hình vẽ, trong đó, ba ampe kế \({A_1},\,\,{A_2},\,\,{A_3}\) có cùng điện trở \({R_A}\), các điện trở R có cùng giá trị. Biết rằng ampe kế \({A_1}\) chỉ 0,2 A, \({A_2}\) chỉ 0,8 A. Hỏi ampe kế \({A_3}\) chỉ bao nhiêu?
Đáp án đúng là: D
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế
Nhận xét: Số chỉ ampe kế \({A_1}:{I_{{A_1}}} = {I_{SU}} = {I_{UV}} = 0,2\,\,A\)

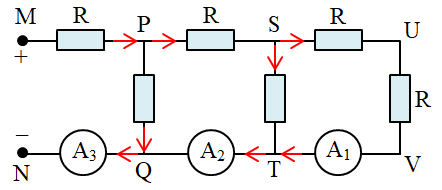

Ta có chiều dòng điện:
Tại nút T ta có:
\({I_{{A_2}}} = {I_{{A_1}}} + {I_{ST}} \Rightarrow 0,8 = 0,2 + {I_{ST}} \Rightarrow {I_{ST}} = 0,6\,\,\left( A \right)\)
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{ST}} = {I_{ST}}.R = {I_{{A_1}}}.\left( {2R + {R_A}} \right)\\ \Rightarrow 0,6.R = 0,2.\left( {2R + {R_A}} \right)\\ \Rightarrow 3R = 2R + {R_A} \Rightarrow {R_A} = R\end{array}\)
Lại có hiệu điện thế:
\(\begin{array}{l}{U_{PQ}} = {I_{PQ}}.R = {I_{{A_2}}}.\left( {R + {R_A}} \right) + {U_{ST}}\\ \Rightarrow {I_{PQ}}.R = 0,8\left( {R + {R_A}} \right) + 0,6R\\ \Rightarrow {I_{PQ}}.R = 0,8.2R + 0,6R \Rightarrow {I_{PQ}} = 2,2\,\,\left( A \right)\end{array}\)
Tại nút Q có:
\({I_{{A_3}}} = {I_{{A_2}}} + {I_{PQ}} = 0,8 + 2,2 = 3\,\,\left( A \right)\)
Đáp án cần chọn là: D
