Các vôn kế giống nhau được mắc vào mạch điện như hình vẽ. Vôn kế \({V_1}\) chỉ 10 V; \({V_3}\) chỉ 8 V. Vôn kế \({V_2}\) chỉ bao nhiêu?
Đáp án đúng là: A
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế
Giả sử điện trở mỗi vôn kế bằng nhau và bằng \({R_V}\)

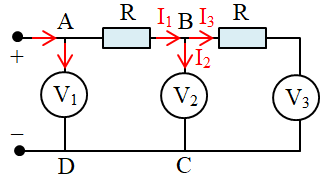

Ta có chiều dòng điện:
Ta có:
\({U_{{V_1}}} - {U_{{V_2}}} = {U_{AB}} \Rightarrow {U_{{V_1}}} - {U_{{V_2}}} = {I_1}R \Rightarrow {I_1} = \dfrac{{{U_{{V_1}}} - {U_{{V_2}}}}}{R}\)
Tương tự ta có: \({I_3} = \dfrac{{{U_{{V_2}}} - {U_{{V_3}}}}}{R}\)
Lại có: \({U_{{V_2}}} = {U_{BC}} = {I_3}\left( {R + {R_V}} \right) = \dfrac{{{U_{{V_3}}}\left( {R + {R_V}} \right)}}{{{R_V}}}\)
\( \Rightarrow \dfrac{{{U_{{V_2}}}}}{{{U_{{V_3}}}}} = \dfrac{{R + {R_V}}}{{{R_V}}} = \dfrac{R}{{{R_V}}} + 1 \Rightarrow \dfrac{R}{{{R_V}}} = \dfrac{{{U_{{V_2}}}}}{{{U_{{V_3}}}}} - 1 = \dfrac{{{U_{{V_2}}} - {U_{{V_3}}}}}{{{U_{{V_3}}}}}\,\,\left( 1 \right)\)
Cường độ dòng điện: \({I_2} = \dfrac{{{U_{{V_2}}}}}{{{R_V}}}\)
Tại nút B ta có:
\(\begin{array}{l}{I_1} = {I_2} + {I_3} \Rightarrow \dfrac{{{U_{{V_1}}} - {U_{{V_2}}}}}{R} = \dfrac{{{U_{{V_2}}}}}{{{R_V}}} + \dfrac{{{U_{{V_2}}} - {U_{{V_3}}}}}{R}\\ \Rightarrow \dfrac{{{U_{{V_1}}} - 2{U_{{V_2}}} + {U_{{V_3}}}}}{R} = \dfrac{{{U_{{V_2}}}}}{{{R_V}}} \Rightarrow \dfrac{R}{{{R_V}}} = \dfrac{{{U_{{V_1}}} - 2{U_{{V_2}}} + {U_{{V_3}}}}}{{{U_{{V_2}}}}}\,\,\left( 2 \right)\end{array}\)
Từ (1) và (2) ta có:
\(\begin{array}{l}\dfrac{{{U_{{V_2}}} - {U_{{V_3}}}}}{{{U_{{V_3}}}}} = \dfrac{{{U_{{V_1}}} - 2{U_{{V_2}}} + {U_{{V_3}}}}}{{{U_{{V_2}}}}}\\ \Rightarrow {U_{{V_2}}}^2 - {U_{{V_2}}}{U_{{V_3}}} = {U_{{V_1}}}{U_{{V_3}}} - 2{U_{{V_2}}}{U_{{V_3}}} + {U_{{V_3}}}^2\\ \Rightarrow {U_{{V_2}}}^2 + {U_{{V_2}}}{U_{{V_3}}} - {U_{{V_3}}}^2 - {U_{{V_1}}}{U_{{V_3}}} = 0\\ \Rightarrow {U_{{V_2}}}^2 + 8{U_{{V_2}}} - 144 = 0\\ \Rightarrow \left[ \begin{array}{l}{U_{{V_2}}} \approx 8,65\,\,\left( V \right)\,\,\left( {t/m} \right)\\{U_{{V_2}}} \approx - 16,65\,\,\left( V \right)\,\,\left( {loai} \right)\end{array} \right.\end{array}\)
Đáp án cần chọn là: A
