Cho mạch điện như hình vẽ, biết: \({R_1} = {R_2} = 12\,\,\Omega \); \({R_3} = {R_4} = 24\,\,\Omega \), ampe kế có điện trở không đáng kể.
a) Số chỉ của ampe kế A là 0,35 A. Tính hiệu điện thế giữa hai điểm M và N.
b) Nếu hoán vị hai điện trở \({R_2}\) và \({R_4}\) thì số chỉ của ampe kế là bao nhiêu?
Đáp án đúng là: C
Quảng cáo
Công thức định luật Ôm: \(I = \dfrac{U}{R}\)
Sử dụng định lí nút và quy tắc cộng hiệu điện thế

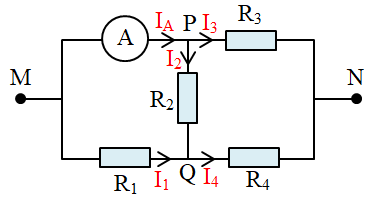

a) Ta có chiều dòng điện:
Cấu trúc mạch điện: \(\left[ {\left( {{R_1}//{R_2}} \right)nt{R_4}} \right]//{R_3}\)
Ta có điện trở tương đương:
\(\begin{array}{l}{R_{12}} = \dfrac{{{R_1}}}{2} = \dfrac{{12}}{2} = 6\,\,\left( \Omega \right)\\{R_{124}} = {R_{12}} + {R_4} = 6 + 24 = 30\,\,\left( \Omega \right)\\{R_{MN}} = \dfrac{{{R_{124}}.{R_3}}}{{{R_{124}} + {R_3}}} = \dfrac{{30.24}}{{30 + 24}} = \dfrac{{40}}{3}\,\,\left( \Omega \right)\end{array}\)
Ta có: \(\left\{ \begin{array}{l}{R_1} = {R_2}\\{U_1} = {U_2}\end{array} \right. \Rightarrow {I_1} = {I_2}\)
Tại nút Q ta có:
\({I_{124}} = {I_4} = {I_1} + {I_2} = 2{I_2}\)
Lại có hiệu điện thế:
\(\begin{array}{l}{U_3} = {U_{124}} \Rightarrow {I_3}.{R_3} = {I_{124}}.{R_{124}}\\ \Rightarrow {I_3}.24 = 2{I_2}.30 \Rightarrow 60{I_2} - 24{I_3} = 0\,\,\left( 1 \right)\end{array}\)
Tại nút P ta có:
\({I_A} = {I_2} + {I_3} \Rightarrow {I_2} + {I_3} = 0,35\,\,\left( A \right)\,\,\left( 2 \right)\)
Từ (1) và (2) ta có hệ phương trình:
\(\left\{ \begin{array}{l}60{I_2} - 24{I_3} = 0\\{I_2} + {I_3} = 0,35\end{array} \right. \Rightarrow \left\{ \begin{array}{l}{I_2} = 0,1\,\,\left( A \right)\\{I_3} = 0,25\,\,\left( A \right)\end{array} \right.\)
Hiệu điện thế:
\({U_{MN}} = {U_{PN}} = {U_3} = {I_3}.{R_3} = 0,25.24 = 6\,\,\left( V \right)\)

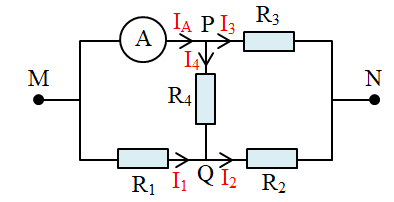

b) Hoán vị hai điện trở \({R_2},\,\,{R_4}\), ta có mạch điện:
Cấu trúc mạch điện: \(\left[ {\left( {{R_1}//{R_4}} \right)nt{R_2}} \right]//{R_3}\)
Ta có điện trở tương đương:
\(\begin{array}{l}{R_{14}} = \dfrac{{{R_1}.{R_4}}}{{{R_1} + {R_4}}} = \dfrac{{12.24}}{{12 + 24}} = 8\,\,\left( \Omega \right)\\{R_{124}} = {R_{14}} + {R_2} = 8 + 12 = 20\,\,\left( \Omega \right)\\{R_{MN}} = \dfrac{{{R_{124}}.{R_3}}}{{{R_{124}} + {R_3}}} = \dfrac{{20.24}}{{20 + 24}} = \dfrac{{120}}{{11}}\,\,\left( \Omega \right)\end{array}\)
Cường độ dòng điện trong mạch là:
\(I = \dfrac{{{U_{MN}}}}{{{R_{MN}}}} = \dfrac{6}{{\dfrac{{120}}{{11}}}} = 0,55\,\,\left( A \right)\)
Ta có hiệu điện thế:
\(\begin{array}{l}{U_3} = {U_{124}} = {U_{MN}} = 6\,\,\left( V \right)\\ \Rightarrow {I_3} = \dfrac{{{U_3}}}{{{R_3}}} = \dfrac{6}{{24}} = 0,25\,\,\left( A \right)\\{I_{124}} = \dfrac{{{U_{124}}}}{{{R_{124}}}} = \dfrac{6}{{20}} = 0,3\,\,\left( A \right)\\{U_1} = {U_4} = {U_{14}} = {I_{124}}.{R_{14}} = 0,3.8 = 2,4\,\,\left( V \right)\\ \Rightarrow {I_4} = \dfrac{{{U_4}}}{{{R_4}}} = \dfrac{{2,4}}{{24}} = 0,1\end{array}\)
Tại nút P ta có:
\({I_A} = {I_3} + {I_4} = 0,25 + 0,1 = 0,35\,\,\left( A \right)\)
Đáp án cần chọn là: C
