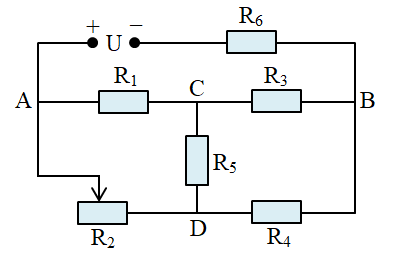

Cho mạch điện như hình vẽ. Biết \({R_1} = {R_3} = {R_4} = 4\,\,\Omega \); \({R_6} = 6\,\,\Omega \); \({R_2}\) là giá trị phần điện trở tham gia vào mạch của biến trở. Hiệu điện thế hai đầu đoạn mạch không đổi U = 120 V.

a) Điều chỉnh \({R_2}\) sao cho dòng điện đi qua điện trở \({R_5}\) bằng 0. Tính \({R_2}\) lúc đó và dòng điện qua các điện trở.

b) Khi \({R_2} = 20\,\,\Omega \), dòng điện qua \({R_5}\) là 4 A. Tính \({R_5}\).

A. \(a)\,\,{R_2} = 4\,\,\Omega ;\,\,{I_1} = {I_2} = {I_3} = {I_4} = 6\,\,A;\,\,{I_6} = 12\,\,A;\,\,b)\,\,{R_5} = \dfrac{4}{3}\,\,\Omega \).

B. \(a)\,\,{R_2} = 4\,\,\Omega ;\,\,{I_1} = {I_2} = {I_3} = {I_4} = 6\,\,A;\,\,{I_6} = 12\,\,A;\,\,b)\,\,{R_5} = \dfrac{5}{3}\,\,\Omega \).

C. \(a)\,\,{R_2} = 4\,\,\Omega ;\,\,{I_1} = {I_2} = {I_3} = {I_4} = 6\,\,A;\,\,{I_6} = 12\,\,A;\,\,b)\,\,{R_5} = \dfrac{2}{3}\,\,\Omega \).

D. \(a)\,\,{R_2} = 4\,\,\Omega ;\,\,{I_1} = {I_2} = {I_3} = {I_4} = 6\,\,A;\,\,{I_6} = 12\,\,A;\,\,b)\,\,{R_5} = \dfrac{8}{3}\,\,\Omega \).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:524969

Phương pháp giải

Mạch cầu cân bằng có đặc điểm: \({I_5} = 0;\,\,{R_1}.{R_4} = {R_2}.{R_3}\)

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

a) Nhận xét: \({I_5} = 0 \to \) mạch điện AB là mạch cầu cân bằng

Ta có: \({R_1}.{R_4} = {R_2}.{R_3} \Rightarrow {R_2} = \dfrac{{{R_1}.{R_4}}}{{{R_3}}} = \dfrac{{4.4}}{4} = 4\,\,\left( \Omega \right)\)

Cấu trúc mạch điện: \(\left( {{R_1}//{R_2}} \right)nt\left( {{R_3}//{R_4}} \right)nt{R_6}\)

Điện trở tương đương:

\(\begin{array}{l}{R_{12}} = \dfrac{{{R_1}.{R_2}}}{{{R_1}.{R_2}}} = \dfrac{{{R_1}}}{2} = 2\,\,\left( \Omega \right)\\{R_{34}} = \dfrac{{{R_3}.{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{{R_3}}}{2} = 2\,\,\left( \Omega \right)\\R = {R_{12}} + {R_{34}} + {R_6} = 10\,\,\left( \Omega \right)\end{array}\)

Cường độ dòng điện:

\(\begin{array}{l}I = \dfrac{U}{R} = \dfrac{{120}}{{10}} = 12\,\,\left( A \right)\\ \Rightarrow {I_6} = I = 12\,\,\left( A \right)\\{I_1} = {I_2} = \dfrac{I}{2} = 6\,\,\left( A \right)\\{I_3} = {I_4} = \dfrac{I}{2} = 6\,\,\left( A \right)\end{array}\)

b) Khi \({R_2} = 20\,\,\Omega \):

+ Trường hợp 1: dòng điện qua \({R_5}\) có chiều từ C đến D:

Tại nút C ta có: \({I_1} = {I_3} + {I_5} = {I_3} + 4\,\,\left( 1 \right)\)

Tại nút D có: \({I_4} = {I_2} + {I_5} = {I_2} + 4\,\,\left( 2 \right)\)

Lại có hiệu điện thế:

\(\begin{array}{l}{U_{AB}} = {U_{AC}} + {U_{CB}} = {U_{AD}} + {U_{DB}}\\ \Rightarrow {I_1}{R_1} + {I_3}{R_3} = {I_2}{R_2} + {I_4}{R_4}\\ \Rightarrow 4{I_1} + 4{I_3} = 20{I_2} + 4{I_4}\\ \Rightarrow {I_1} + {I_3} = 5{I_2} + {I_4}\,\,\left( 3 \right)\end{array}\)

Thay (1) và (2) vào (3) ta có:

\(2{I_3} + 4 = 6{I_2} + 4 \Rightarrow {I_3} = 3{I_2}\)

Thay vào (1) ta có: \({I_1} = 3{I_2} + 4\)

Ta có hiệu điện thế:

\(\begin{array}{l}U = {U_{AB}} + {U_6} = {I_1}{R_1} + {I_3}{R_3} + \left( {{I_1} + {I_2}} \right){R_6}\\ \Rightarrow \left( {3{I_2} + 4} \right).4 + 3{I_2}.4 + \left( {3{I_2} + 4 + {I_2}} \right).6 = 120\\ \Rightarrow 48{I_2} + 40 = 120 \Rightarrow 48{I_2} = 80 \Rightarrow {I_2} = \dfrac{5}{3}\,\,\left( A \right)\\ \Rightarrow {I_1} = 3{I_2} + 4 = 9\,\,\left( A \right)\end{array}\)

Ta có:

\(\begin{array}{l}{U_{CD}} = {U_{CA}} + {U_{AD}} \Rightarrow {I_5}{R_5} = - {I_1}{R_1} + {I_2}{R_2}\\ \Rightarrow 4{R_5} = - 9.4 + \dfrac{5}{3}.20 \Rightarrow {R_5} = - \dfrac{2}{3}\,\,\left( \Omega \right)\,\,\left( {loai} \right)\end{array}\)

+ Trường hợp 2: dòng điện qua \({R_5}\) có chiều từ D đến C:

Tại nút C ta có: \({I_1} = {I_3} - {I_5} = {I_3} - 4\,\,\left( a \right)\)

Tại nút D có: \({I_4} = {I_2} - {I_5} = {I_2} - 4\,\,\left( b \right)\)

Lại có hiệu điện thế:

Thay (a) và (b) vào (c) ta có:

\(2{I_3} - 4 = 6{I_2} - 4 \Rightarrow {I_3} = 3{I_2}\)

Thay vào (a) ta có: \({I_1} = 3{I_2} - 4\)

Ta có hiệu điện thế:

\(\begin{array}{l}U = {U_{AB}} + {U_6} = {I_1}{R_1} + {I_3}{R_3} + \left( {{I_1} + {I_2}} \right){R_6}\\ \Rightarrow \left( {3{I_2} - 4} \right).4 + 3{I_2}.4 + \left( {3{I_2} - 4 + {I_2}} \right).6 = 120\\ \Rightarrow 48{I_2} - 40 = 120 \Rightarrow 48{I_2} = 160 \Rightarrow {I_2} = \dfrac{{10}}{3}\,\,\left( A \right)\\ \Rightarrow {I_1} = 3{I_2} + 4 = 14\,\,\left( A \right)\end{array}\)

Ta có:

\(\begin{array}{l}{U_{CD}} = {U_{CA}} + {U_{AD}} \Rightarrow {I_5}{R_5} = - {I_1}{R_1} + {I_2}{R_2}\\ \Rightarrow 4{R_5} = - 14.4 + \dfrac{{10}}{3}.20 \Rightarrow {R_5} = \dfrac{8}{3}\,\,\left( \Omega \right)\,\,\left( {t/m} \right)\end{array}\)

Đáp án cần chọn là: D
