Câu hỏi số 524970:

Vận dụng cao

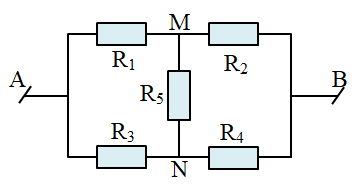

Cho mạch điện có sơ đồ như hình sau đây: \({R_1} = 1\,\,\Omega \); \({R_2} = 0,4\,\,\Omega \); \({R_3} = 2\,\,\Omega \); \({R_4} = 6\,\,\Omega \); \({R_5} = 1\,\,\Omega \); \({U_{AB}} = 6\,\,V\). Tính cường độ dòng điện qua mỗi điện trở và điện trở tương đương của đoạn mạch.

A. \({I_1} = 4\,\,A;\,\,{I_2} = 5\,\,A;\,\,{I_3} = 0,5\,\,A;\,\,{I_4} = 1,5\,\,A;\,\,{I_5} = 1\,\,A;\,\,R = 1,1\,\,\Omega \).

B. \({I_1} = 5\,\,A;\,\,{I_2} = 4\,\,A;\,\,{I_3} = 1,5\,\,A;\,\,{I_4} = 0,5\,\,A;\,\,{I_5} = 1\,\,A;\,\,R = 1,1\,\,\Omega \).

C. \({I_1} = 4\,\,A;\,\,{I_2} = 5\,\,A;\,\,{I_3} = 1,5\,\,A;\,\,{I_4} = 0,5\,\,A;\,\,{I_5} = 1\,\,A;\,\,R = 1,1\,\,\Omega \).

D. \({I_1} = 4\,\,A;\,\,{I_2} = 5\,\,A;\,\,{I_3} = 1,5\,\,A;\,\,{I_4} = 0,5\,\,A;\,\,{I_5} = 1,5\,\,A;\,\,R = 1,1\,\,\Omega \).

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:524970

Phương pháp giải

Công thức định luật Ôm: \(I = \dfrac{U}{R}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

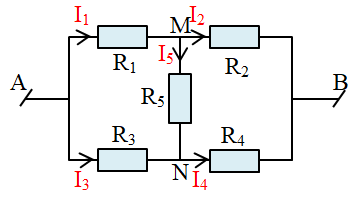

Giả sử dòng điện qua điện trở \({R_5}\) có chiều từ M đến N, ta có chiều dòng điện:

Ta có hiệu điện thế:

\(\begin{array}{l}{U_{AB}} = {U_{AC}} + {U_{CB}} = {I_1}{R_1} + {I_2}{R_2}\\ \Rightarrow {I_1} + 0,4{I_2} = 6\,\,\left( 1 \right)\\{U_{AB}} = {U_{AD}} + {U_{DC}} = {I_3}{R_3} + {I_4}{R_4}\\ \Rightarrow 2{I_3} + 6{I_4} = 6\,\,\left( 2 \right)\\{U_{AB}} = {U_{AD}} + {U_{DC}} + {U_{CB}} = {I_3}{R_3} - {I_5}{R_5} + {I_2}{R_2}\\ \Rightarrow 2{I_3} - {I_5} + 0,4{I_2} = 6\,\,\left( 3 \right)\end{array}\)

Tại nút C có: \({I_1} = {I_2} + {I_5}\)

Thay vào (1) ta được:

\({I_2} + {I_5} + 0,4{I_2} = 6 \Rightarrow 1,4{I_2} + {I_5} = 6\,\,\left( 4 \right)\)

Tại nút D có: \({I_4} = {I_3} + {I_5}\)

Thay vào (2) ta được:

\(2{I_3} + 6\left( {{I_3} + {I_5}} \right) = 6 \Rightarrow 8{I_3} + 6{I_5} = 6\,\,\left( 5 \right)\)

Từ (3), (4), (5), ta có hệ phương trình:

\(\left\{ \begin{array}{l}2{I_3} - {I_5} + 0,4{I_2} = 6\\{I_5} + 1,4{I_2} = 6\\8{I_3} + 6{I_5} = 6\end{array} \right. \Rightarrow \left\{ \begin{array}{l}{I_3} = 1,5\,\,\left( A \right)\\{I_5} = - 1\,\,\left( A \right)\\{I_2} = 5\,\,\left( A \right)\end{array} \right.\)

Nhận xét: \({I_5} < 0 \to \) dòng điện qua điện trở \({R_5}\) có chiều từ N đến M.

Ta có: \({I_1} = {I_2} + {I_5} = 5 + \left( { - 1} \right) = 4\,\,\left( A \right)\)

\({I_4} = {I_3} + {I_5} = 1,5 + \left( { - 1} \right) = 0,5\,\,\left( A \right)\)

Cường độ dòng điện mạch chính là:

\(I = {I_1} + {I_3} = 4 + 1,5 = 5,5\,\,\left( A \right)\)

Điện trở tương đương của đoạn mạch là:

\({R_{td}} = \dfrac{{{U_{AB}}}}{I} = \dfrac{6}{{5,5}} \approx 1,1\,\,\left( \Omega \right)\)

Đáp án cần chọn là: C
