Đặt điện áp xoay chiều (có giá trị hiệu dụng và tần số không đổi) vào hai đầu đoạn mạch như hình vẽ bên. Biết điện áp hiệu dụng \({U_{AM}} = {U_{NB}}\), điện áp tức thời \({u_{AM}}\) lệch pha \({150^0}\) so với \({u_{MN}}\) và \({u_{AN}}\) lệch pha \({30^0}\) so với \({u_{MN}}\). Hệ số công suất của đoạn mạch AB là
Đáp án đúng là: B
Quảng cáo
Sử dụng giản đồ vecto và phương pháp chuẩn hóa số liệu
Hệ số công suất của đoạn mạch: \(\cos \varphi = \dfrac{{R + r}}{{\sqrt {{{\left( {R + r} \right)}^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} }}\)

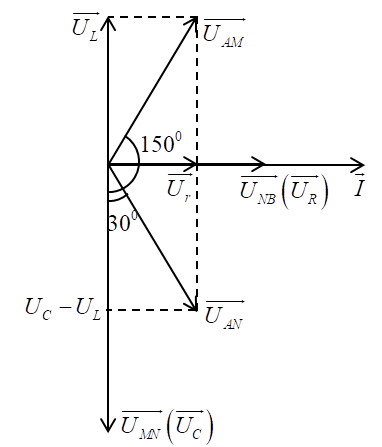

Ta có giản đồ vecto:
Từ giản đồ vecto ta thấy:
\({\varphi _{{u_{AM}}}} = {60^0} = \dfrac{\pi }{3} \Rightarrow {U_L} = {U_r}\tan \dfrac{\pi }{3} = \sqrt 3 {U_r}\)
Chuẩn hóa \({U_r} = 1 \Rightarrow {U_L} = \sqrt 3 \)
\( \Rightarrow {U_R} = {U_{AM}} = \sqrt {{U_r}^2 + {U_L}^2} = 2\)
Lại có: \({\varphi _{{u_{AN}}}} - {\varphi _i} = - \dfrac{\pi }{3} \Rightarrow {U_C} - {U_L} = {U_r}\tan \dfrac{\pi }{3} = \sqrt 3 \)
\( \Rightarrow {U_C} = {U_L} + \sqrt 3 = 2\sqrt 3 \)
Hệ số công suất của đoạn mạch AB là:
\(\begin{array}{l}\cos \varphi = \dfrac{{{U_R} + {U_r}}}{{\sqrt {{{\left( {{U_R} + {U_r}} \right)}^2} + {{\left( {{U_L} - {U_C}} \right)}^2}} }}\\ \Rightarrow \cos \varphi = \dfrac{{3 + 1}}{{\sqrt {{{\left( {3 + 1} \right)}^2} + {{\left( {2\sqrt 3 - \sqrt 3 } \right)}^2}} }} \approx 0,918\end{array}\)
Đáp án cần chọn là: B
