Một học sinh xác định điện trở R của một quang điện trở khi được chiếu sáng bằng cách

Câu hỏi số 568148:

Vận dụng

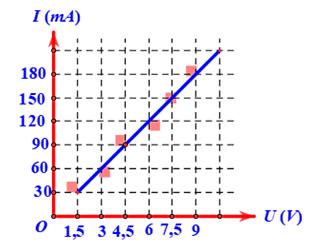

Một học sinh xác định điện trở R của một quang điện trở khi được chiếu sáng bằng cách mắc nối tiếp quang điện trở với ampe kế có điện trở nhỏ không đáng kể để đo cường độ dòng điện I chạy qua mạch rồi mắc với nguồn điện một chiều có suất điện động thay đổi được. Dùng vôn kế có điện trở rất lớn để đo hiệu điện thế U giữa hai đầu quang điện trở thu được đường đặc tuyến Vôn-Ampe của quang điện trở như hình vẽ. Biết công suất chiếu sáng là không đổi. Giá trị của R là

A. \(30\Omega \).

B. \(20\Omega \).

C. \(25\Omega \).

D. \(50\Omega \).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:568148

Phương pháp giải

Sử dụng kĩ năng đọc đồ thị

Cường độ dòng điện: \(I = \dfrac{U}{R}\)

Giải chi tiết

Từ đồ thị ta thấy khi cường độ dòng điện \(I = 150mA = 0,15A\) thì hiệu điện thế \(U = 7,5V\), ta có:

\(R = \dfrac{U}{I} = \dfrac{{7,5}}{{0,15}} = 50\,\,\left( \Omega \right)\)

Đáp án cần chọn là: D
