Đoạn mạch điện xoay chiều AB gồm các đoạn AM, MN và NB ghép nối tiếp, đoạn AM chứa cuộn

Câu hỏi số 618289:

Vận dụng cao

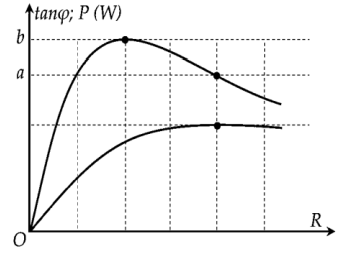

Đoạn mạch điện xoay chiều AB gồm các đoạn AM, MN và NB ghép nối tiếp, đoạn AM chứa cuộn cảm thuần có độ tự cảm \(L = \dfrac{1}{\pi }\,\,\left( H \right)\), MN chứa điện trở thuần R có giá trị thay đổi được, đoạn NB chứa tụ điện có điện dung C. Đặt điện áp xoay chiều có giá trị hiệu dụng 100(V) và tần số 50Hz vào hai đầu đoạn mạch. Gọi \(\varphi \) là góc lệch pha giữa \({u_{AN}}\) và \({u_{AB}}\). Đồ thị biểu diễn \(\tan \varphi \) và công suất tiêu thụ của đoạn mạch theo R thu được như hình vẽ. Giá trị của (b – a) là

A. 40.

B. 50.

C. 100.

D. 60.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:618289

Phương pháp giải

Áp dụng công thức: \(\tan \left( {a - b} \right) = \dfrac{{\tan a - \tan b}}{{1 + \tan a.\tan b}}\)

Bất đẳng thức Cô–si: \(a + b \ge 2\sqrt {ab} \) (dấu “=” xảy ra \( \Leftrightarrow a = b\)

Công suất tiêu thụ của mạch điện xoay chiều: \(P = \dfrac{{{U^2}R}}{{{R_1}^2 + {{\left( {{Z_L} - {Z_C}} \right)}^2}}}\)

Giải chi tiết

Tần số góc của dòng điện là:

\(\omega = 2\pi f = 2\pi .50 = 100\pi \,\,\left( {rad/s} \right)\)

Cảm kháng của cuộn dây là:

\({Z_L} = \omega L = 100\pi \cdot \dfrac{1}{\pi } = 100\Omega \)

Độ lệch pha giữa \({u_{AN}}\) và \({u_{AB}}\) là:

\(\begin{array}{l}\varphi = {\varphi _{AN}} - {\varphi _{AB}} \Rightarrow \tan \varphi = \tan \left( {{\varphi _{AN}} - {\varphi _{AB}}} \right)\\ \Rightarrow \tan \varphi = \dfrac{{\tan {\varphi _{AN}} - \tan {\varphi _{AB}}}}{{1 + \tan {\varphi _{AN}}\tan {\varphi _{AB}}}}\\ \Rightarrow \tan \varphi = \dfrac{{\dfrac{{{Z_L}}}{R} - \dfrac{{{Z_L} - {Z_C}}}{R}}}{{1 + \dfrac{{{Z_L}}}{R} \cdot \dfrac{{{Z_L} - {Z_C}}}{R}}}\\ \Rightarrow \tan \varphi = \dfrac{{{Z_C}}}{{R + \dfrac{{{Z_L}\left( {{Z_L} - {Z_C}} \right)}}{R}}}\end{array}\)

Áp dụng bất đẳng thức Cô-si, ta có:

\(R + \dfrac{{{Z_L}\left( {{Z_L} - {Z_C}} \right)}}{R} \ge 2\sqrt {{Z_L}\left( {{Z_L} - {Z_C}} \right)} \)

\( \Rightarrow {\left( {\tan \varphi } \right)_{\max }} = \dfrac{{{Z_C}}}{{2\sqrt {{Z_L}\left( {{Z_L} - {Z_C}} \right)} }}\)

\( \Leftrightarrow {R_1} = \dfrac{{{Z_L}\left( {{Z_L} - {Z_C}} \right)}}{{{R_1}}} \Rightarrow {R_1} = \sqrt {{Z_L}\left( {{Z_L} - {Z_C}} \right)} {\rm{ }}\)

Công suất trong mạch đạt cực đại khi:

\({R_0} = {Z_L} - {Z_C}\)

Từ đồ thị ta thấy:

\(\dfrac{{{R_1}}}{{{R_0}}} = \dfrac{{\sqrt {{Z_L}\left( {{Z_L} - {Z_C}} \right)} }}{{{Z_L} - {Z_C}}} = \sqrt {\dfrac{{{Z_L}}}{{{Z_L} - {Z_C}}}} = 2\) (vì \({Z_L} > {Z_L} - {Z_C}\))

→ đường đồ thị phía trên là P, đường đồ thị phía dưới là \(\tan \,\varphi \)

Ta có:

\(\begin{array}{l}\sqrt {\dfrac{{{Z_L}}}{{{Z_L} - {Z_C}}}} = 2 \Rightarrow \sqrt {\dfrac{{100}}{{100 - {Z_C}}}} = 2 \Rightarrow {Z_C} = 75\,\,\left( \Omega \right)\\ \Rightarrow {R_1} = \sqrt {{Z_L}\left( {{Z_L} - {Z_C}} \right)} = \sqrt {100.\left( {100 - 75} \right)} = 50\,\,\left( \Omega \right)\\{R_0} = {Z_L} - {Z_C} = 100 - 75 = 25\,\,\left( \Omega \right)\end{array}\)

Công suất của mạch tại giá trị \({R_0}\) và R là:

\(\begin{array}{l}{P_0} = b = \dfrac{{{U^2}{R_0}}}{{{R_0}^2 + {{\left( {{Z_L} - {Z_C}} \right)}^2}}} = \dfrac{{{{100}^2}.25}}{{{{25}^2} + {{\left( {100 - 75} \right)}^2}}} = 200\,\,\left( W \right)\\P = a = \dfrac{{{U^2}R}}{{{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}}} = \dfrac{{{{100}^2}.50}}{{{{50}^2} + {{\left( {100 - 75} \right)}^2}}} = 160\,\,\left( W \right)\\ \Rightarrow b - a = 200 - 160 = 40\,\,\left( W \right)\end{array}\)

Đáp án cần chọn là: A
