Đặt điện áp xoay chiều có điện áp hiệu dụng U = 120V vào hai đầu đoạn mạch RLC nối tiếp

Câu hỏi số 622280:

Vận dụng

Đặt điện áp xoay chiều có điện áp hiệu dụng U = 120V vào hai đầu đoạn mạch RLC nối tiếp thì cường độ dòng điện hiệu dụng qua mạch đo được là 1,2A. Biết điện áp hai đầu đoạn mạch nhanh pha \(\dfrac{{2\pi }}{3}rad\)so với điện áp hai đầu đoạn mạch RC, điện áp hiệu dụng U_RC = 120V. Giá trị điện trở thuần là:

A. 40 Ω

B. 100 Ω

C. 200 Ω

D. 50 Ω

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:622280

Phương pháp giải

Sử dụng giản đồ vectơ.

Sử dụng biểu thức định luật Ôm: \(I = \dfrac{{{U_R}}}{R}\)

Giải chi tiết

Ta có: \(U = {U_{RC}} = 120V\)

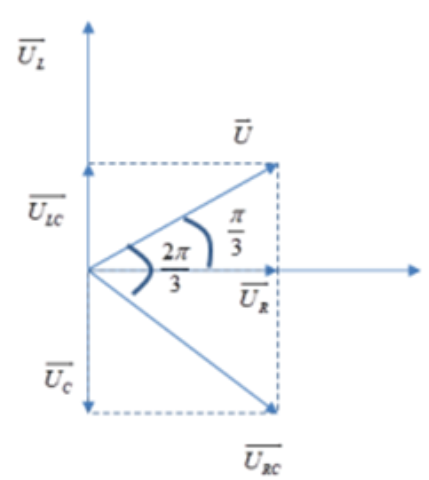

Ta có giản đồ vectơ:

Từ giản đồ vectơ, có:

\(\cos (\dfrac{\pi }{3}) = \dfrac{{{U_R}}}{U} \Rightarrow {U_R} = U.\cos \dfrac{\pi }{3} = 120.\dfrac{1}{2} = 60V\)

Điện trở: \(R = \dfrac{{{U_R}}}{I} = \dfrac{{60}}{{1,2}} = 50\Omega \)

Đáp án cần chọn là: D
