Cho một mạch điện mắc nối tiếp gồm một điện trở R = 40Ω, cuộn cảm thuần có độ tự

Câu hỏi số 638959:

Vận dụng

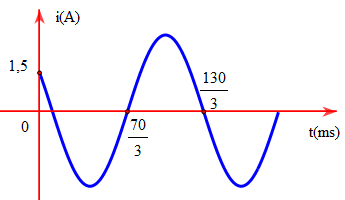

Cho một mạch điện mắc nối tiếp gồm một điện trở R = 40Ω, cuộn cảm thuần có độ tự cảm \(L = \dfrac{{1,6}}{\pi }H\)và một tụ điện có điện dung \(C = \dfrac{{{{4.10}^{ - 4}}}}{\pi }F\). Đồ thị phụ thuộc thời gian của dòng điện qua mạch có dạng như hình vẽ. Điện áp hiệu dụng hai đầu đoạn mạch là

A. 299V.

B. 150V.

C. \(75\sqrt 2 V\).

D. 240V.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:638959

Phương pháp giải

Đọc đồ thị, viết phương trình và tính giá trị hiệu dụng của dòng điện.

Sử dụng các công thức của điện xoay chiều tính tổng trở và điện áp hiệu dụng.

Giải chi tiết

Từ đồ thị, ta có:

\(\begin{array}{l}\dfrac{T}{2} = \dfrac{{130}}{3} - \dfrac{{70}}{3} \to T = 40ms = 0,04s\\ \to \omega = \dfrac{{2\pi }}{T} = 50\pi (rad/s)\end{array}\)

Phương trình của dòng điện: \(i = I\sqrt 2 \cos \left( {\omega t + \varphi } \right)(A)\)

Tại thời điểm t = 0, có: \(i = I\sqrt 2 \cos \left( \varphi \right) = 1,5\) (1)

Tại thời điểm \(t = \dfrac{{70}}{3}ms\), có:

\(\begin{array}{l}i = I\sqrt 2 \cos \left( {50\pi .\dfrac{{0,07}}{3} + \varphi } \right) = 0\\ \to \cos \left( {\dfrac{{7\pi }}{6} + \varphi } \right) = 0\\ \to \dfrac{{7\pi }}{6} + \varphi = - \dfrac{\pi }{2}\\ \to \varphi = - \dfrac{{5\pi }}{3}\left( 2 \right)\end{array}\)

Từ (1) và (2) suy ra: \(I = \dfrac{3}{{\sqrt 2 }}(A)\)

Tổng trở của đoạn mạch:

\(Z = \sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} = \sqrt {{{40}^2} + {{\left( {50\pi .\dfrac{{1,6}}{\pi } - \dfrac{1}{{50\pi .\dfrac{{{{4.10}^{ - 4}}}}{\pi }}}} \right)}^2}} = 50\Omega \)

Điện thế hiệu dụng hai đầu đoạn mạch là:

\(U = I.Z = \dfrac{3}{{\sqrt 2 }}.50 = 75\sqrt 2 V\)

Đáp án cần chọn là: C
