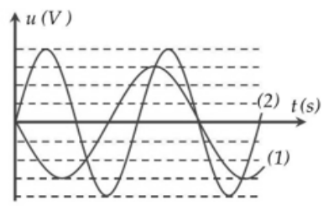

Hình vẽ bên là độ thị phụ thuộc thời gian của điện áp xoay chiều 1 và 2. Lần lượt đặt các điện áp xoay chiều vào hai đầu đoạn mạch chỉ có cuộn cảm thuần L thì cường độ dòng điện hiệu dụng trong mạch là \({I_1}\) và \({I_2}\). Tỉ số \(\dfrac{{{I_2}}}{{{I_1}}}\) gần nhất với giá trị nào sau đây?
Đáp án đúng là: C
Quảng cáo
Sử dụng kĩ năng đọc đồ thị.
Áp dụng công thức: \(I = \dfrac{U}{Z}\)
Từ hình vẽ ta có \({U_1}\) = 3ô, \({U_2}\) = 4 ô.
Ta có: \(\dfrac{{{I_2}}}{{{I_1}}} = \dfrac{{{U_2}}}{{{Z_{L2}}}}:\dfrac{{{U_1}}}{{{Z_{L1}}}} = \dfrac{{{U_2}}}{{{U_1}}} \cdot \dfrac{{{Z_{L1}}}}{{{Z_{L2}}}} = \dfrac{{{U_2}}}{{{U_1}}} \cdot \dfrac{{{\omega _1}}}{{{\omega _2}}}\)
Xét khoảng thời gian \(\Delta t\), ta có:
\(\Delta t = {T_1} = 1,5{T_2} \Rightarrow \dfrac{{{\omega _1}}}{{{\omega _2}}} = \dfrac{{{T_2}}}{{{T_1}}} = \dfrac{1}{{1,5}}\)
Vậy \(\dfrac{{{I_2}}}{{{I_1}}} = \dfrac{{{U_2}}}{{{U_1}}} \cdot \dfrac{{{T_2}}}{{{T_1}}} = \dfrac{4}{3} \cdot \dfrac{1}{{1,5}} = \dfrac{8}{9} \approx 0,88\)
Đáp án cần chọn là: C
