Mạch điện AB gồm các điện trở như hình vẽ. Biết \({R_1} = 10\Omega ;{R_2} = {R_3} = 15\Omega \).

Câu hỏi số 671485:
Vận dụng

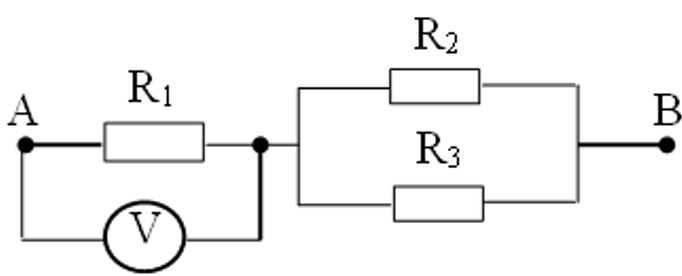

Mạch điện AB gồm các điện trở như hình vẽ. Biết \({R_1} = 10\Omega ;{R_2} = {R_3} = 15\Omega \). Hiệu điện thế giữa hai đầu mạch AB là \({U_{AB}} = 28V\). Coi như điện trở của vôn kế rất lớn, số chỉ của vôn kế là

Đáp án đúng là: A

Quảng cáo

Xem lời giải
Câu hỏi:671485
Phương pháp giải

Sử dụng biểu thức định luật Ôm.

Giải chi tiết

Cấu trúc mạch: \({R_1}nt\left( {{R_2}//{R_3}} \right)\)

Ta có: \({R_{23}} = \dfrac{{{R_2}.{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{15.15}}{{15 + 15}} = 7,5\Omega \)

\( \to {R_{AB}} = {R_1} + {R_{23}} = 10 + 7,5 = 17,5\Omega \)

Cường độ dòng điện chạy trong mạch là:

\({I_m} = \dfrac{{{U_{AB}}}}{{{R_{AB}}}} = \dfrac{{28}}{{17,5}} = 1,6A\)

Lại có: \({I_1} = {I_{23}} = {I_m} = 1,6A\)

\( \to \) Số chỉ của vôn kế là: \({U_1} = {I_1}{R_1} = 1,6.10 = 16V\)

Đáp án cần chọn là: A
