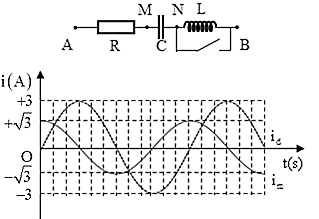

Đặt điện áp \(u = 100\sqrt 3 \cos \left( {100\pi t + \varphi } \right)\) V vào hai đầu A, B của đoạn mạch điện như hình vẽ. Khi K mở hoặc đóng thì đồ thị cường độ dòng điện theo thời gian tương ứng là im và iđ như hình vẽ. Hệ số công suất của mạch khi K đóng là
Đáp án đúng là: A
Quảng cáo
Viết phương trình dòng điện cho các trường hợp, nhận xét sự lệch pha giữa hai dòng điện này.
Sử dụng giản đồ vecto để giải bài toán.
Biểu thức cường độ dòng điện khi khóa K đóng và mở là:
\(\left\{ \begin{array}{l}{i_d} = 3\cos \left( {\omega t - \dfrac{\pi }{2}} \right)\left( A \right)\\{i_m} = \sqrt 3 \cos \left( {\omega t} \right)\left( A \right)\end{array} \right.\)
\( \Rightarrow \) Hai dòng điện vuông pha nhau.

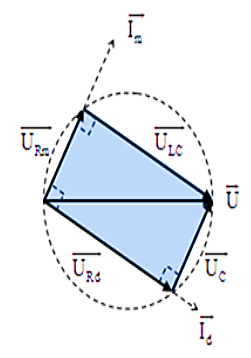

Sử dụng giản đồ vecto kép:
\({I_d} = \sqrt 3 {I_m} \Rightarrow {U_{{R_d}}} = \sqrt 3 {U_{{R_m}}}\)
Từ hình vẽ ta thấy:
\(\left\{ \begin{array}{l}{U_C} = {U_{{R_m}}} = \dfrac{{{U_{{R_d}}}}}{{\sqrt 3 }}\\U = \sqrt {U_{{R_d}}^2 + U_C^2} \end{array} \right. \Rightarrow {\left( {100\dfrac{{\sqrt 3 }}{{\sqrt 2 }}} \right)^2} = U_{{R_d}}^2 + {\left( {\dfrac{{{U_{{R_d}}}}}{{\sqrt 3 }}} \right)^2}\)
\( \Rightarrow {U_{{R_d}}} = 75\sqrt 2 \left( V \right)\)
Hệ số công suất của mạch khi đó là:
\(\cos \varphi = \dfrac{{{U_R}}}{U} = \dfrac{{75\sqrt 2 }}{{100\dfrac{{\sqrt 3 }}{{\sqrt 2 }}}} = \dfrac{{\sqrt 3 }}{2}.\)
Đáp án cần chọn là: A
