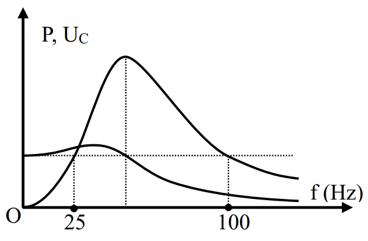

Đặt điện áp \(u = 120\sqrt 2 \cos \left( {2\pi ft - \dfrac{\pi }{3}} \right)\left( V \right)\)(với f thay đổi được) vào hai đầu đoạn mạch AB gồm điện trở R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C mắc nối tiếp. Hình bên là đồ thị biểu diễn sự phụ thuộc của công suất điện tiêu thụ của mạch AB (P) và điện áp hiệu dụng hai đầu tụ điện C (UC) theo tần số f. Giá trị cực đại của UC là
Đáp án đúng là: C
Quảng cáo
Tần số xảy ra cộng hưởng: \({f_0} = \sqrt {{f_1}{f_2}} .\)
Đọc vị trí đặc biệt khi công suất đạt giá trị cực đại và giá trị của \({U_C}.\)
Xét giá trị cực đại của \({U_C}\).
Ta có, tần số xảy ra công hưởng:
\({f_0} = \sqrt {25.100} = 50\left( {Hz} \right) \Rightarrow {\omega _0} = 100\pi \left( {rad/s} \right)\)
Từ đồ thị ta thấy, tại f = f0:
\({U_C} = U \Rightarrow {U_C} = {U_L} = {U_R} = U\)
\( \Rightarrow \left\{ \begin{array}{l}{Z_L} = R \Rightarrow L = \dfrac{R}{\omega } = \dfrac{R}{{100\pi }}\\{Z_C} = R \Rightarrow \dfrac{1}{C} = R\omega = 100\pi .R\end{array} \right.\)
\(\begin{array}{l}{U_C} = I{Z_C} = \dfrac{U}{Z}.{Z_C} = \dfrac{{U\dfrac{1}{\omega }.\dfrac{1}{C}}}{{\sqrt {{R^2} + {{\left( {\omega L - \dfrac{1}{\omega }.\dfrac{1}{C}} \right)}^2}} }}\\ \to {U_C} = \dfrac{{120.\dfrac{1}{\omega }.R.100\pi }}{{\sqrt {{R^2} + {{\left( {\omega .\dfrac{R}{{100\pi }} - \dfrac{1}{\omega }.R.100\pi } \right)}^2}} }}\\ \to {U_C} = \dfrac{{120.\dfrac{1}{\omega }.100\pi }}{{\sqrt {1 + {{\left( {\omega .\dfrac{1}{{100\pi }} - \dfrac{1}{\omega }.100\pi } \right)}^2}} }}\end{array}\)
Đặt \(x = \dfrac{{100\pi }}{\omega } \Rightarrow \)\({U_C} = \dfrac{{120.x}}{{\sqrt {1 + {{\left( {x - \dfrac{1}{x}} \right)}^2}} }}\)
Sử dụng đạo hàm Shift Solve ta được:
Xóa đạo hàm và bấm dấu “ =” ta được:
Vậy \({U_{Cmax}} = 80\sqrt 3 \left( V \right)\)
Đáp án cần chọn là: C
