Đặt điện áp xoay chiều \(u = 120\cos \left( {\omega t + \dfrac{{2\pi }}{3}} \right)\left( V \right)\) vào hai

Câu hỏi số 698468:

Vận dụng

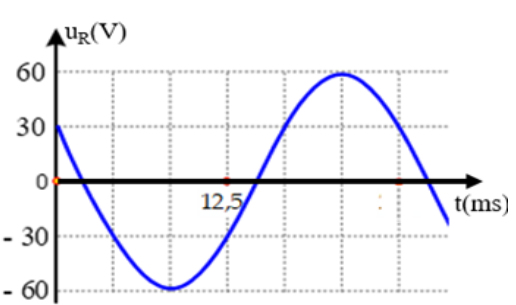

Đặt điện áp xoay chiều \(u = 120\cos \left( {\omega t + \dfrac{{2\pi }}{3}} \right)\left( V \right)\) vào hai đầu đoạn mạch mắc nối tiếp gồm điện trở \(R = 40\Omega \) và cuộn cảm thuần có độ tự cảm L. Hình bên là đồ thị biểu diễn sự phụ thuộc của điện áp uR

là giữa hai đầu điện trở theo thời gian t. Giá trị của L là

A. \(\dfrac{{\sqrt 3 }}{{2\pi }}H.\)

B. \(\dfrac{{2\sqrt 3 }}{{5\pi }}H.\)

C. \(\dfrac{2}{{5\pi }}H.\)

D. \(\dfrac{1}{{2\pi }}H.\)

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:698468

Phương pháp giải

Sử dụng: \(\tan \varphi = \dfrac{{{Z_L}}}{R}.\)

Kĩ năng đọc đồ thị xác định pha ban đầu của điện áp giữa hai đầu điện trở và chu kì dao động.

Giải chi tiết

Tại \(t = 0:{u_R} = \dfrac{{{U_{0R}}}}{2} = 30\left( V \right)\) và đang giảm \( \Rightarrow {\varphi _{{u_R}}} = \dfrac{\pi }{3}.\)

Từ hình vẽ ta thấy: \(\dfrac{T}{2} = 12,{5.10^{ - 3}}\)

\( \Rightarrow T = 0,025\left( s \right) \Rightarrow \omega = \dfrac{{2\pi }}{T} = 80\pi \left( {rad/s} \right)\)

\(\tan \varphi = \dfrac{{{Z_L}}}{R} \Rightarrow \tan \left( {\dfrac{{2\pi }}{3} - \dfrac{\pi }{3}} \right) = \dfrac{{{Z_L}}}{{40}} \Rightarrow {Z_L} = 40\sqrt 3 \left( \Omega \right)\)

\( \Rightarrow L = \dfrac{{{Z_L}}}{\omega } = \dfrac{{40\sqrt 3 }}{{80\pi }} = \dfrac{{\sqrt 3 }}{{2\pi }}\left( H \right)\)

Đáp án cần chọn là: A
