Câu hỏi số 698467:

Vận dụng

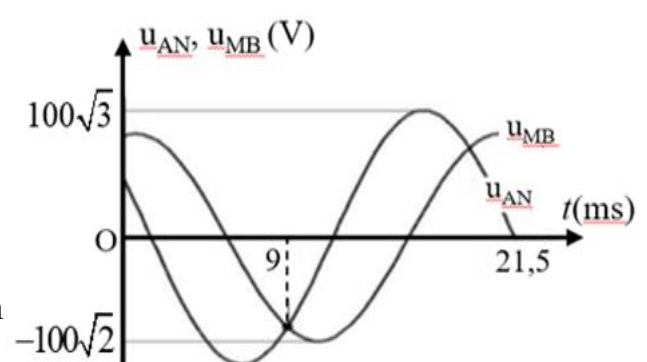

Đặt điện áp xoay chiều \(u = {U_0}.\cos \left( {100\pi t + {\varphi _u}} \right)\left( V \right)\) (\({U_0} > 0\), t tính bằng s)vào hai đầu đoạn mạch AB mắc nối tiếp gồm đoạn AM chứa cuộn cảm thuần, đoạn MN chứa điện trở R và đoạn NB chứa tụ điện Hình bên là đồ thị biểu diễn sự phụ thuộc của điện áp giữa hai đầu đoạn AN (u_AN) và giữa hai đầu đoạn MB (u_MB) vào thời gian t. Giá trị của U0 là

A. 188V.

B. 148V.

C. 133V.

D. 193V.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:698467

Phương pháp giải

Xác định pha dao động tại các thời điểm cụ thể trên đồ thị.

Vận dụng kĩ năng đọc đồ thị xác định các biên độ của điện áp.

Giải chi tiết

Tại \(t = 21,{5.10^{ - 3}}s\) thì \({\varphi _{{u_{AN}}}} = \dfrac{\pi }{2}\)

Tại \(t = {9.10^{ - 3}}s\) thì \({\varphi _{{u_{AN}}}} = \dfrac{\pi }{2} - 100\pi \left( {21,5 - 9} \right){.10^{ - 3}} = - \dfrac{{3\pi }}{4}\)

Khi \({u_{AN}} = {u_{MB}} = {U_{0AN}}.\cos {\varphi _{{u_{AN}}}} = 100\sqrt 3 \cos \left( { - \dfrac{{3\pi }}{4}} \right)\)

\( \to {u_{AN}} = {u_{MB}} = - 50\sqrt 6 \left( V \right) \Rightarrow {U_{0R}} = 50\sqrt 6 \left( V \right)\)

Ta có:

\(\begin{array}{l}\left\{ \begin{array}{l}U_{0AN}^2 = U_{0R}^2 + U_{0L}^2\\U_{0MB}^2 = U_{0R}^2 + U_{0C}^2\end{array} \right. \Leftrightarrow \left\{ \begin{array}{l}{\left( {100\sqrt 3 } \right)^2} = {\left( {50\sqrt 6 } \right)^2} + U_{0L}^2\\{\left( {100\sqrt 2 } \right)^2} = {\left( {50\sqrt 6 } \right)^2} + U_{0C}^2\end{array} \right.\\ \Rightarrow \left\{ \begin{array}{l}{U_{0L}} = 50\sqrt 6 \left( V \right)\\{U_{0C}} = 50\sqrt 2 \left( V \right)\end{array} \right.\end{array}\)

\(\begin{array}{l} \Rightarrow {U_0} = \sqrt {U_{0R}^2 + {{\left( {{U_{0L}} - {U_{0C}}} \right)}^2}} \\ \to {U_0} = \sqrt {{{\left( {50\sqrt 6 } \right)}^2} + {{\left( {50\sqrt 6 - 50\sqrt 2 } \right)}^2}} \approx 133\left( V \right)\end{array}\)

Đáp án cần chọn là: C
