Trong bản vẽ biểu diễn hình trụ của Hình 5. a) Khoảng cách giữa hai đường gióng nào cho ta

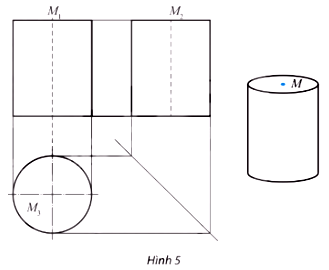

Trong bản vẽ biểu diễn hình trụ của Hình 5.
a) Khoảng cách giữa hai đường gióng nào cho ta biết chiều cao của hình trụ?
b) Khoảng cách giữa hai đường gióng nào cho ta biết độ dài đường kính đáy của hình trụ?
c) Nêu cách xác định điểm M3 biểu diễn tâm M của đáy trên hình chiếu bằng khi biết các điểm \({M_1}\) và \({M_2}\) biểu diễn M trong hình chiếu đứng và hình chiếu cạnh.
Quảng cáo

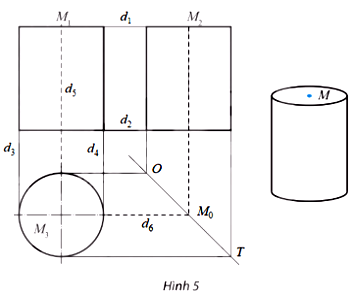

Gọi d1, d2, d3, d4, d5 là các đường gióng của bản vẽ (như hình vẽ).
a) Khoảng cách giữa hai đường gióng d1 và d2 cho ta biết chiều cao của hình trụ.
b) Khoảng cách giữa hai đường gióng d3 và d4 cho ta biết độ dài đường kính đáy của hình trụ.
c) Gọi OT là đường phân giác của bản vẽ (như hình vẽ).
– Phác họa đường gióng d5 qua M1 và song song với d3.
– Phác họa đường gióng qua M2 và song song với d3, đường gióng này cắt OT tại M0.
– Phác họa đường gióng d6 qua M0 và song song với M1M2.
Giao điểm của d5 và d6 là điểm M3 cần tìm.
