Đường đặc trưng vôn - ampe của hai điện trở \({R_1}\) và \({R_2}\) ở \({20^0}C\) được thể

Câu hỏi số 719887:

Vận dụng

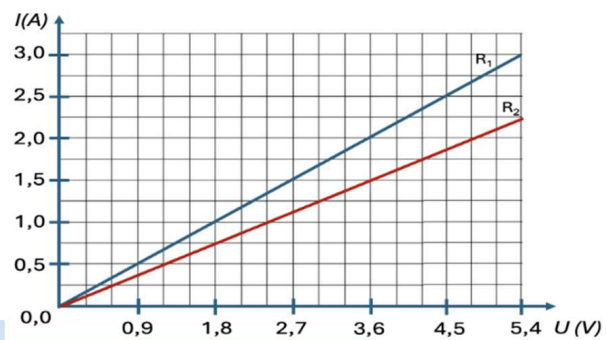

Đường đặc trưng vôn - ampe của hai điện trở \({R_1}\) và \({R_2}\) ở \({20^0}C\) được thể hiện như hình vẽ. Khi mắc nối tiếp 2 điện trở này để tạo thành bộ điện trở thì điện trở tương đương của bộ bằng bao nhiêu?

A. \(1,8\Omega \).

B. \(2,4\Omega \).

C. \(1,26\Omega \).

D. \(4,2\Omega \).

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:719887

Phương pháp giải

Sử dụng kĩ năng đọc đồ thị

Điện trở tương đương của đoạn mạch nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)

Giải chi tiết

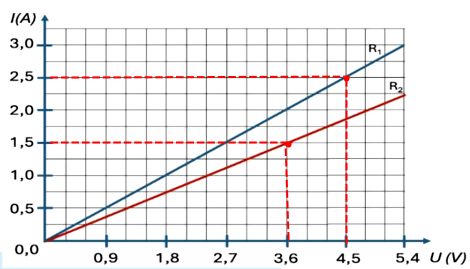

Xét hai điểm trên đồ thị như hình vẽ:

Từ đồ thị ta có: \(\left\{ \begin{array}{l}{R_1} = \dfrac{{{U_1}}}{{{I_1}}} = \dfrac{{4,5}}{{2,5}} = 1,8\Omega \\{R_2} = \dfrac{{{U_2}}}{{{I_2}}} = \dfrac{{3,6}}{{1,5}} = 2,4\Omega \end{array} \right.\)

Điện trở tương đương của bộ điện trở là:

\({R_{nt}} = {R_1} + {R_2} = 1,8 + 2,4 = 4,2\Omega \)

Đáp án cần chọn là: D
