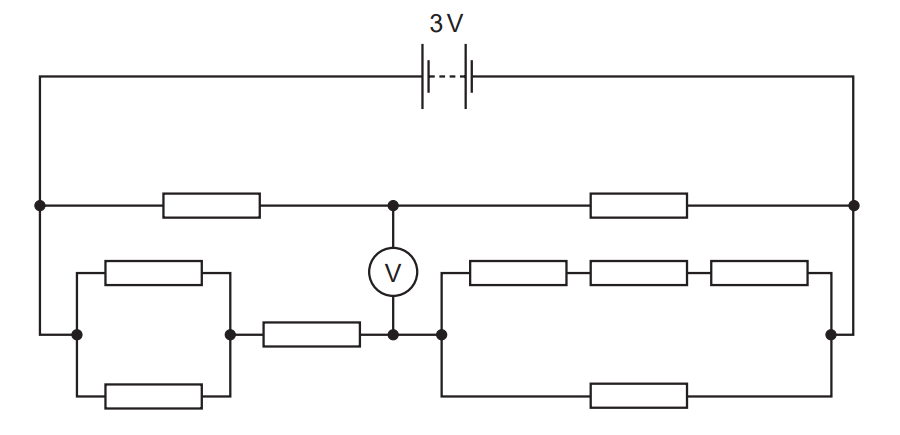

Một mạch điện được thiết lập như hình minh họa, được cung cấp bởi pin 3V. Tất cả các điện trở đều là \(1\,\,k\Omega \).
Số đọc trên vôn kế sẽ là bao nhiêu? (Cho vôn kế là lỉ tưởng).
Đáp án đúng là: B
Quảng cáo
Điện trở tương đương của mạch điện ghép nối tiếp: \({R_{nt}} = {R_1} + {R_2}\)
Điện trở tương đương của mạch điện ghép song song: \({R_{//}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}}\)
Cường độ dòng điện: \(I = \dfrac{U}{R}\)
Phương pháp cộng hiệu điện thế: \({U_{AB}} = {U_{AM}} + {U_{MN}} + {U_{NB}}\)

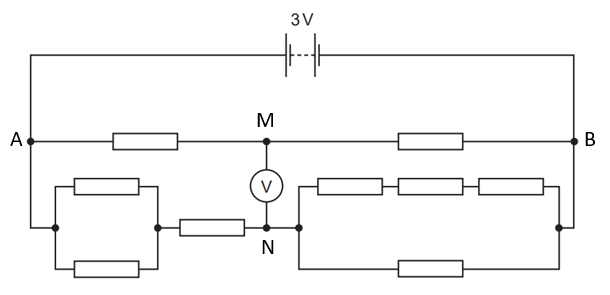

Ta có:
\({U_{AB}} = {U_{AM}} + {U_{MB}} = 3\,\,\left( V \right) \Rightarrow {U_{AM}} = {U_{MB}} = 1,5\,\,\left( V \right)\)
Ta có điện trở tương đương:
\(\begin{array}{l}{R_{AN}} = \dfrac{R}{2} + R = 1,5R\\{R_{NB}} = \dfrac{{3R.R}}{{3R + R}} = 0,75R\\ \Rightarrow {R_{AN}} = 2{R_{NB}} \Rightarrow {U_{AN}} = 2{U_{NB}}\end{array}\)
Mặt khác: \({U_{AN}} + {U_{NB}} = {U_{AB}} = 3\,\,\left( V \right) \Rightarrow {U_{AN}} = 2\,\,\left( V \right)\)
Số chỉ của vôn kế là:
\({U_V} = \left| {{U_{MN}}} \right| = \left| {{U_{AN}} - {U_{AM}}} \right| = \left| {2 - 1,5} \right| = 0,5\,\,\left( V \right)\)
Đáp án cần chọn là: B
