Trong mạch điện như hình vẽ, pin và ampe kế đều có điện trở không đáng kể. Các tổ hợp

Câu hỏi số 748211:

Vận dụng

Trong mạch điện như hình vẽ, pin và ampe kế đều có điện trở không đáng kể.

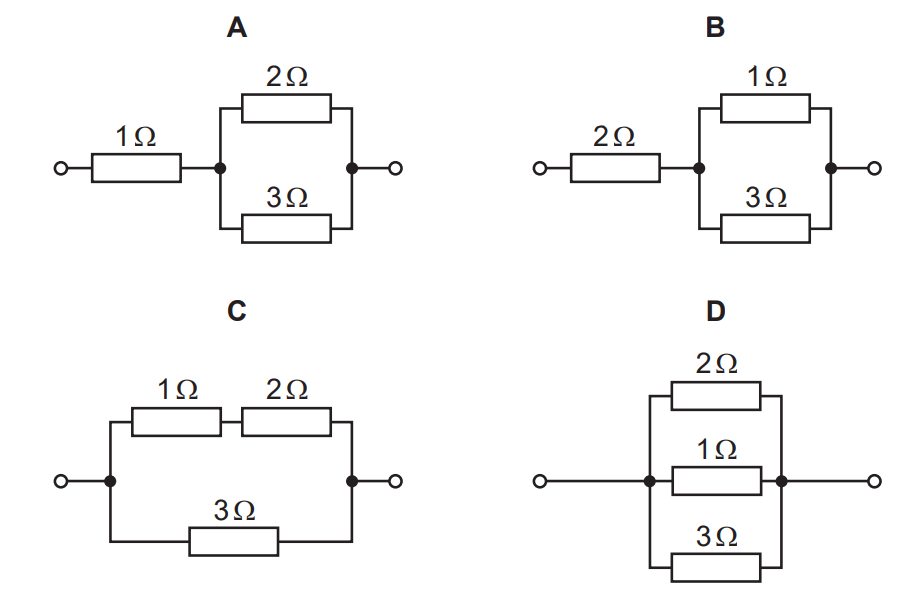

Các tổ hợp điện trở sau đây được đặt lần lượt giữa các đầu X và Y của mạch. Tổ hợp nào sẽ cho kết quả ampe kế là 8A?

A. Hình A.

B. Hình B.

C. Hình C.

D. Hình D.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:748211

Phương pháp giải

Cường độ dòng điện: \(I = \dfrac{U}{R}\)

Giải chi tiết

Để ampe kế có số chỉ 8A, điện trở của mạch điện XY là:

\({R_{XY}} = \dfrac{U}{I} = \dfrac{{12}}{8} = 1,5\,\,\left( \Omega \right)\)

Điện trở tương đương của các mạch tương ứng là:

\(\begin{array}{l}{R_A} = 1 + \dfrac{{2.3}}{{2 + 3}} = 2,2\,\,\left( \Omega \right)\\{R_B} = 2 + \dfrac{{1.3}}{{1 + 3}} = 2,75\,\,\left( \Omega \right)\\{R_C} = \dfrac{{\left( {1 + 2} \right).3}}{{1 + 2 + 3}} = 1,5\,\,\left( \Omega \right)\\\dfrac{1}{{{R_D}}} = \dfrac{1}{2} + \dfrac{1}{1} + \dfrac{1}{3} \Rightarrow {R_D} = \dfrac{6}{{11}}\,\,\left( \Omega \right)\end{array}\)

Vậy mạch C đúng

Đáp án cần chọn là: C
