Điện trở nhiệt hay nhiệt điện trở (thermistor) là linh kiện có điện trở thay đổi

Điện trở nhiệt hay nhiệt điện trở (thermistor) là linh kiện có điện trở thay đổi một cách rõ rệt theo nhiệt độ. Điện trở nhiệt được ứng dụng rộng rãi trong kỹ thuật điện tử. Có hai loại điện trở nhiệt là điện trở nhiệt PTC (Positive Temperature Coefficient) và điện trở nhiệt NTC (Negative Temperature Coefficient).

Để khảo sát sự phụ thuộc của giá trị m

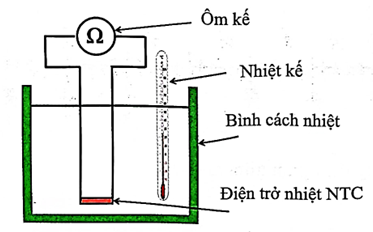

(1) Đặt điện trở nhiệt vào giữa bình, đặt nhiệt kế vào trong bình, cạnh điện trở nhiệt (hình 3.9).

 (2) Đổ nước mát vào bình cách nhiệt sao cho lượng nước ngập cảm biến của nhiệt kế. Sau đó khoảng 2 phút, đo nhiệt độ của nước và điện trở của điện trở nhiệt.

 (3) Tăng nhiệt độ của nước trong bình bằng cách thêm từ từ nước nóng vào bình. Chờ nhiệt độ của nước trong bình ổn định. Đo nhiệt độ của nước và điện trở của điện trở nhiệt.

 (4) Lặp lại thao tác  (3) để đo nhiệt độ và điện trở của điện trở nhiệt ở các nhiệt độ khác nhau.

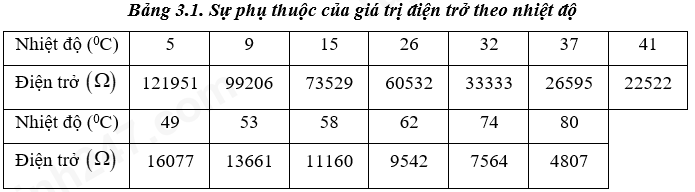

Kết quả thí nghiệm thu được trong bảng 3.1.

Trả lời cho các câu 1, 2, 3 dưới đây:

Câu hỏi số 1:
Thông hiểu

Điện trở nhiệt NTC có giá trị điện trở tăng khi nhiệt độ giảm.

Đáp án đúng là: A

Xem lời giải
Câu hỏi:751140
Phương pháp giải

Phân tích số liệu trong bảng 3.1.

Giải chi tiết

Từ bảng kết quả thí nghiệm ta thấy giá trị điện trở tăng khi nhiệt độ giảm.

\( \Rightarrow \) Phát biểu “Điện trở nhiệt NTC có giá trị điện trở tăng khi nhiệt độ giảm” là đúng.

Đáp án cần chọn là: A

Câu hỏi số 2:
Thông hiểu

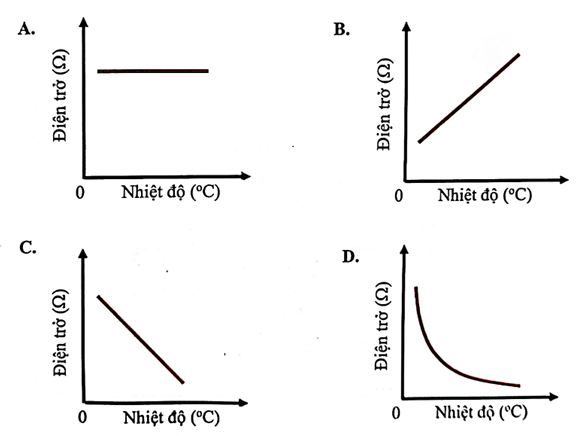

Dạng đồ thị nào sau đây thể hiện gần đúng nhất sự phụ thuộc của điện trở vào nhiệt độ?

Đáp án đúng là: D

Xem lời giải
Câu hỏi:751141
Phương pháp giải

Phân tích số liệu trong bảng 3.1.

Giải chi tiết

Từ bảng kết quả thí nghiệm ta thấy, giá trị của nhiệt độ tăng khi nhiệt độ giảm.

- Đồ thị A: Điện trở không thay đổi theo nhiệt độ \( \Rightarrow \) A sai.

- Đồ thị B: Nhiệt độ tăng thì điện trở tăng \( \Rightarrow \) B sai.

- Ta lấy 2 mốc nhiệt độ bất kì:

  + Từ \({5^0}C \to {9^0}C\) có: \(\dfrac{{99206 - 121951}}{{9 - 5}} =  - 5686,25\)

  + Từ \({32^0}C \to {37^0}C\) có: \(\dfrac{{26595 - 33333}}{{37 - 32}} =  - 1347,6\)

\( \Rightarrow \dfrac{{99206 - 121951}}{{9 - 5}} \ne \dfrac{{26595 - 33333}}{{37 - 32}}\)

\( \Rightarrow \) Đồ thị biểu diễn không thể là đường thẳng \( \Rightarrow \) C sai.

\( \Rightarrow \) Dạng đồ thị hình D thể hiện gần đúng nhất sự phụ thuộc của điện trở vào nhiệt độ.

Đáp án cần chọn là: D

Câu hỏi số 3:
Vận dụng

Trong khoảng nhiệt độ nào dưới đây, giá trị điện trở của điện trở nhiệt biến đổi nhanh nhất?

Đáp án đúng là: A

Xem lời giải
Câu hỏi:751144
Phương pháp giải

Phân tích số liệu trong bảng 3.1.

Giải chi tiết

Trong khoảng nhiệt độ \({5^0}C-{9^0}C\), giá trị điện trở của điện trở nhiệt biến đổi nhanh nhất.

Đáp án cần chọn là: A
