Trong mạch điện được minh họa, một ampe kế lý tưởng sẽ được hiệu chuẩn lại để

Câu hỏi số 751215:

Vận dụng

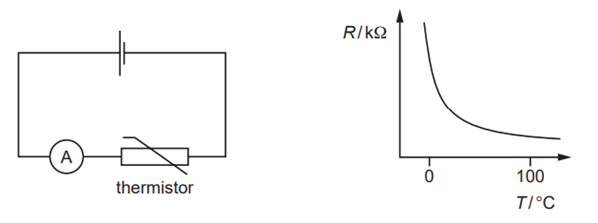

Trong mạch điện được minh họa, một ampe kế lý tưởng sẽ được hiệu chuẩn lại để làm một nhiệt kế. Ampe kế được mắc nối tiếp với một nhiệt điện trở. Nhiệt điện trở là một linh kiện có điện trở thay đổi theo nhiệt độ. Biểu đồ cho thấy điện trở R của nhiệt điện trở thay đổi theo nhiệt độ T.

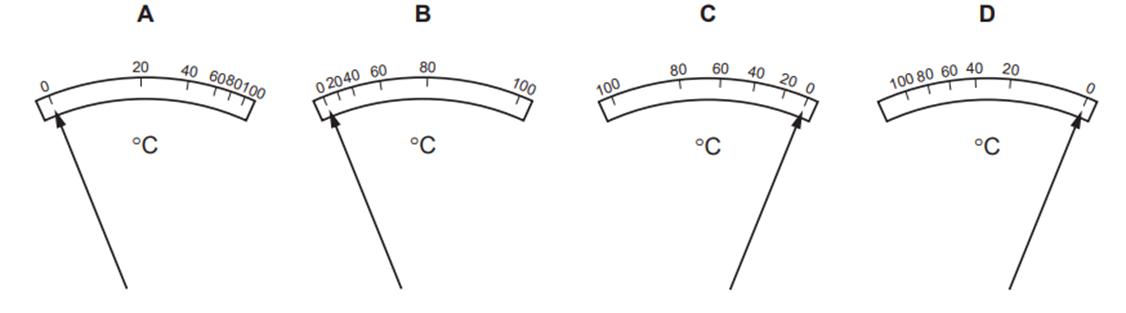

Biểu đồ nào có thể biểu diễn thang nhiệt độ trên ampe kế?

A. Hình A.

B. Hình B.

C. Hình C.

D. Hình D.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:751215

Phương pháp giải

Áp dụng định luật Ohm cho toàn mạch:

I = \frac{U}{R}

I = \frac{U}{R}

Giải chi tiết

Dựa vào định luật Ohm, cường độ dòng điện trong mạch được xác định bằng công thức $I = \frac{U}{R}$. Quan sát đồ thị sự phụ thuộc của điện trở vào nhiệt độ, ta thấy khi nhiệt độ $T$ tăng thì điện trở $R$ của nhiệt điện trở giảm. Sự suy giảm của $R$ làm cường độ dòng điện $I$ tăng lên. Do độ lệch của kim ampe kế tỉ lệ thuận với cường độ dòng điện, kim sẽ dịch chuyển dần sang phải khi nhiệt độ tăng, đồng nghĩa với việc vạch 0°C nằm ở bên trái và vạch 100°C nằm ở bên phải, qua đó loại được hình C và D. Để xác định sự phân bố của thang đo, ta xét tốc độ biến thiên của dòng điện.

Ở vùng nhiệt độ thấp gần 0°C, điện trở $R$ rất lớn nên dòng điện $I$ rất nhỏ, một khoảng thay đổi nhiệt độ $\Delta T$ chỉ tạo ra sự biến thiên dòng điện $\Delta I$ không đáng kể, khiến các vạch chia nằm sát nhau. Ngược lại, ở vùng nhiệt độ cao gần 100°C, điện trở $R$ đã giảm xuống mức rất nhỏ làm dòng điện $I$ lớn. Lúc này, cùng một mức thay đổi $\Delta T$ sẽ tạo ra sự biến thiên $\Delta I$ lớn hơn nhiều, làm kim ampe kế dịch chuyển những quãng đường dài hơn nên các vạch chia sẽ cách xa nhau.

Hình A thể hiện chính xác đặc điểm các vạch chia thưa dần khi nhiệt độ tăng.

Đáp án cần chọn là: A
