Câu hỏi số 751216:

Vận dụng

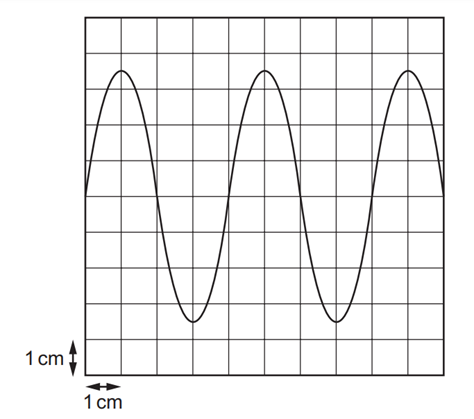

Một máy dao động kí điện tử được kết nối với điện áp xoay chiều. Ta thu được kết quả hiển thị như trong hình

Cài đặt thời gian của dao động kí là 0,5 ms/cm và độ nhạy của tấm Y là 2 V/cm.

Nhận xét nào sau đây về điện áp xoay chiều là đúng?

A. Biên độ là 3,5 cm.

B. Tần số là 0,5 kHz.

C. Chu kỳ là 1 ms.

D. Bước sóng là 4 cm.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:751216

Phương pháp giải

Trục hoành (trục ngang): Biểu diễn thời gian ($t$). Để tìm chu kì $T$, ta đếm số vạch (hoặc cm) của một chu kì dao động hoàn chỉnh trên màn hình, sau đó nhân với thông số cài đặt thời gian (Time base).

Trục tung (trục dọc): Biểu diễn điện áp ($u$). Để tìm biên độ điện áp $U_0$, ta đếm số vạch (hoặc cm) từ vị trí cân bằng lên đỉnh sóng, sau đó nhân với độ nhạy điện áp (Y-gain).

Áp dụng công thức:

f = \frac{1}{T}

Giải chi tiết

Vì mỗi ô vuông tương ứng với $1\text{ cm}$, nên độ rộng của một chu kì trên màn hình là $4\text{ cm}$.

Với cài đặt thời gian của máy là $0,5\text{ ms/cm}$, chu kì của điện áp xoay chiều là:

T = 4\text{ cm} \cdot 0,5\text{ ms/cm} = 2\text{ ms} = 2 \cdot 10^{-3}\text{ s}

$\rightarrow$ Phương án C sai.

Tần số của điện áp xoay chiều được tính bằng:

f = \frac{1}{T} = \frac{1}{2 \cdot 10^{-3}} = 500\text{ Hz} = 0,5\text{ kHz}

$\rightarrow$ Phương án B đúng.

Quan sát đồ thị theo trục tung, từ vị trí cân bằng (đường nằm ngang ở giữa) lên đến đỉnh sóng chiếm đúng $3$ ô vuông, tương đương $3\text{ cm}$. Do đó, biên độ hiển thị trên màn hình là $3\text{ cm}$ chứ không phải $3,5\text{ cm}$ $\rightarrow$ Phương án A sai.

Đồ thị trên dao động kí hiển thị sự phụ thuộc của điện áp vào thời gian, không phải không gian. Khoảng cách $4\text{ cm}$ trên màn hình chỉ là cách hiển thị của một chu kì thời gian, hoàn toàn không phải là bước sóng $\rightarrow$ Phương án D sai.

Đáp án cần chọn là: B
