Cho mạch điện như hình vẽ. Nguồn điện có suất điện động 9V và điện trở

Câu hỏi số 761826:
Vận dụng

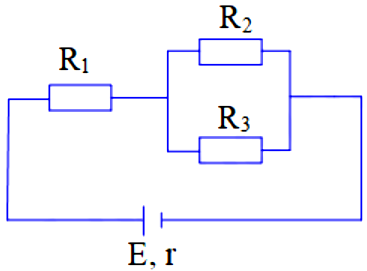

Cho mạch điện như hình vẽ. Nguồn điện có suất điện động 9V và điện trở trong \(1\Omega \) và \({R_1} = 4\Omega ,\,\,{R_2} = 12\Omega ,{R_3} = 6\Omega \)

Đúng Sai
a) Điện trở mạch ngoài là \(8\Omega \).
b) Cường độ dòng điện chạy trong mạch chính là 1 A.
c) Hiệu điện thế mạch ngoài là 4V.
d) Hiệu điện thế giữa hai đầu điện trở \({R_1},{R_2},{R_3}\) lần lượt là 8V, 4V, 4V.

Đáp án đúng là: Đ; Đ; S; S

Quảng cáo

Xem lời giải
Câu hỏi:761826
Phương pháp giải

+ Áp dụng công thức định luật ôm trong toàn mạch: \(I = \dfrac{E}{{r + {R_N}}}\)

+ Áp dụng các công thức của đoạn mạch nối tiếp và song song.

Giải chi tiết

+ Ta có: \({R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{12.6}}{{12 + 6}} = 4\Omega \)

Điện trở mạch ngoài là: \({R_N} = {R_1} + {R_{23}} = 4 + 4 = 8\Omega \)

\( \Rightarrow \) a đúng.

+ Cường độ dòng điện chạy trong mạch chính là:

\(I = \dfrac{E}{{{R_N} + r}} = \dfrac{9}{{8 + 1}} = 1\left( A \right)\)

\( \Rightarrow \) b đúng.

+ Hiệu điện thế mạch ngoài là: \(U = I.{R_N} = 1.8 = 8\left( V \right)\)

\( \Rightarrow \) c sai.

+ Lại có: \(I = {I_1} = {I_{23}} = 1\left( A \right)\)

Hiệu điện thế giữa hai đầu \({R_1}\) là: \({U_1} = I.{R_1} = 1.4 = 4\left( V \right)\)

Ta có: \({U_{23}} = I.{R_{23}} = 1.4 = 4\left( V \right)\)

\({R_2}\,//{R_3} \Rightarrow {U_2} = {U_3} = {U_{23}} = 4\left( V \right)\)

Vậy \({U_1} = {U_2} = {U_3} = 4\left( V \right)\)

\( \Rightarrow \) d sai.

Đáp án cần chọn là: Đ; Đ; S; S
