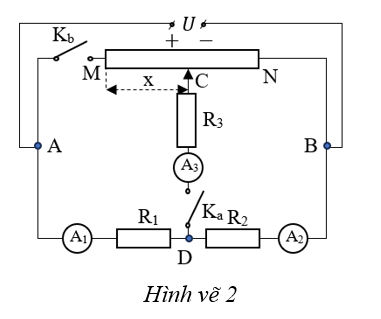

Cho mạch điện như Hình vẽ 2. Điện trở R₁=1 Ω, R₂=3 Ω, R₃=2 Ω, các ampe kế và dây nối có điện trở bằng không. Đoạn MN có R_MN=8 Ω, chiều dài MN = 4 cm. Con chạy C di động trên MN sao cho một đầu điện trở R₃ luôn tiếp xúc với MN, điện trở mỗi đoạn trên MN tỉ lệ thuận với chiều dài của nó. Chiều dài MC= x. Mắc hai đầu A, B vào hiệu điện thế không đổi U=12 V.

1. Con chạy C ở vị trí trung điểm của MN.

a) Tìm R_MC và R_CN

b) Khóa K_a mở, K_b đóng. Tìm số chỉ ampe kế A₁

c) Khóa K_a đóng, K_b mở. Tìm số chỉ các ampe kế A₂ và A₃.

2. Con chạy C ở vị trí có x=2,5 cm.

a) Tìm R_MC và R_CN.

b) Khóa K_a và K_b đóng. Tìm số chỉ ampe kế A₃.

3. Khóa K_a và K_b đóng. Con chạy C ở vị trí x=1 cm thì ampe kế A₃ chỉ số bao nhiêu?

4. Khóa K_a đóng, K_b mở. Thay đổi vị trí C để công suất điện trên đoạn điện trở CN đạt giá trị cực đại. Tìm x và giá trị cực đại của công suất.

Quảng cáo

Xem lời giải

Câu hỏi:835613

Phương pháp giải

Phân tích sơ đồ mạch khi các khóa ($K_{a},K_{b}$) đóng/mở và sử dụng các định luật Ohm, Kirchhoff, cùng với nguyên lý mạch cầu

Giải chi tiết

1.a. $R_{MC} = R_{CN} = \dfrac{R_{MN}}{2} = 4(\Omega)$

b. Khóa K_a mở, K_b đóng, số chỉ A₁ là: $I_{A_{1}} = \dfrac{U}{R_{1} + R_{2}} = \dfrac{12}{1 + 3} = 3$ A

c. Khóa K_a đóng, K_b mở:

Ta có: $R_{3 - CN} = R_{3} + R_{CN} = 2 + 4 = 6(\Omega)$; $R_{DB} = \dfrac{R_{3 - CN}R_{2}}{R_{3 - CN} + R_{2}} = \dfrac{6.3}{6 + 3} = 2(\Omega)$

Điện trở tương đương toàn mạch: $R_{tm} = R_{1} + R_{DB} = 1 + 2 = 3(\Omega)$

Cường độ dòng điện mạch chính: $I = \dfrac{U}{R_{tm}} = \dfrac{12}{3} = 4(A) = I_{DB}$

Do đó: $U_{DB} = I_{DB}R_{DB} = 4.2 = 8(V) = U_{3 - CN} = U_{2}$

Số chỉ các ampe kế A₂ và A₃:

$I_{A_{3}} = \dfrac{U_{3 - CN}}{R_{3 - CN}} = \dfrac{8}{6} = \dfrac{4}{3}(A)$

$I_{A_{2}} = \dfrac{U_{2}}{R_{2}} = \dfrac{8}{3}(A)$

2.a. $R_{MC} = \dfrac{2,5}{4}.8 = 5(\Omega);R_{CN} = 3(\Omega)$

b. Khóa K_a và K_b đóng. Giả sử dòng điện có chiều từ D đến C

Ta có:$I_{1} = I_{3} + I_{2}$

$12 = I_{1} + 3I_{2}$

$12 = 8I_{MC} + 3I_{3}$

$12 = I_{1} + 5I_{3} + 3I_{MC}$

Giải hệ gồm 4 phương trình trên, ta được:

$I_{A_{1}} \approx 3,73(A);I_{A_{2}} \approx 2,76(A);I_{A_{3}} \approx 0,97(A);I_{MC} \approx 1,14(A)$

Số chỉ ampe kế A₃: $I_{A_{3}} \approx 0,97(A)$

3. Ta có: $R_{MC} = \dfrac{1}{4}.8 = 2(\Omega);R_{CN} = 6(\Omega)$. Khi đó: $\dfrac{R_{MC}}{R_{1}} = \dfrac{R_{CN}}{R_{2}}$

Số chỉ ampe kế A₃: $I_{A_{3}} = 0(A)$

4. . Khóa K_a đóng, K_b mở:

Ta có: $R_{3 - CN} = R_{3} + R_{CN} = 2 + y(\Omega)$; $R_{DB} = \dfrac{R_{3 - CN}R_{2}}{R_{3 - CN} + R_{2}} = \dfrac{\left( {2 + y} \right).3}{5 + y}$

Điện trở tương đương toàn mạch: $R_{tm} = R_{1} + R_{DB} = 1 + \dfrac{\left( {2 + y} \right).3}{5 + y} = \dfrac{11 + 4y}{5 + y}(\Omega)$

Cường độ dòng điện mạch chính: $I = \dfrac{U}{R_{tm}} = \dfrac{12\left( {5 + y} \right)}{11 + 4y} = I_{DB}$

Do đó: $U_{DB} = I_{DB}R_{DB} = \dfrac{12\left( {5 + y} \right)}{11 + 4y}.\dfrac{\left( {2 + y} \right).3}{5 + y} = \dfrac{36\left( {2 + y} \right)}{11 + 4y}$

Cường độ dòng điện qua điện trở CN là:

$I_{CN} = \dfrac{U_{DB}}{R_{3 - CN}} = \dfrac{36\left( {2 + y} \right)}{11 + 4y}.\dfrac{1}{2 + y} = \dfrac{36}{11 + 4y}$

Công suất điện trên đoạn điện trở CN:

$P_{CN} = R_{CN}I_{CN}^{2} = y.\left( \dfrac{36}{11 + 4y} \right)^{2} = \dfrac{36^{2}}{\left( {\dfrac{11}{\sqrt{y}} + 4\sqrt{y}} \right)^{2}}$

Công suất đạt cực đại khi và chỉ khi: $\left. \dfrac{11}{\sqrt{y}} = 4\sqrt{y}\Leftrightarrow R_{CN} = y = 2,75(\Omega) \right.$

Hay $x = \left( {4 - 2,75} \right).\dfrac{8}{4} = 2,5$ cm

Khi đó: $P_{CN}max = \dfrac{36^{2}}{\left( {\dfrac{11}{\sqrt{2,75}} + 4\sqrt{2,75}} \right)^{2}} = \dfrac{81}{11}$ W
