Đặt một điện áp xoay chiều vào hai đầu đoạn mạch AB như hình vẽ. Biểu thứcđiện áp
Đặt một điện áp xoay chiều vào hai đầu đoạn mạch AB như hình vẽ. Biểu thứcđiện áp giữa hai đầu các đoạn mạch AN, MB và NB lần lượt là \({u_{AN}} = 2\sqrt 2 Uc{\text{os}}\left( {\omega t + \varphi } \right);\)\({u_{MB}} = \sqrt 2 Uc{\text{os}}\left( {\omega t + \varphi } \right)\)và \({u_{NB}} = U'c{\text{os}}\left( {\omega t + \varphi - \frac{{2\pi }}{3}} \right);\)biết điện trở có giá trị R, cuộn dây có điện trở r và cảm kháng ZL, tụ điện có dung kháng ZC. Hệ thức nào sau đây sai?
Đáp án đúng là: C
Quảng cáo

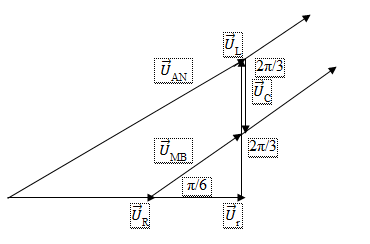

Phương pháp:Sử dụng giản đồ vecto
Đáp án C
Cách giải:
\({U_{AN}} = 2{U_{MB}};\overrightarrow {{U_{AN}}} \uparrow \uparrow \overrightarrow {{U_{MB}}} ; \overrightarrow {{U_C}}\) trễ pha 2π/3 so với \(\overrightarrow {{U_{AN}}} \)
Ta có: \(\frac{{{U_{MB}}}}{{{U_{AN}}}} = \frac{1}{2} = \frac{{{U_r}}}{{{U_R} + {U_r}}} = \frac{r}{{R + r}} \Rightarrow r = R\) => Chọn C
Đáp án cần chọn là: C
