Đặt điện áp u = U0cos(ωt) (U0, ω không đổi) vào đoạn mạch mắc nối tiếp gồm điện trở R,
Đặt điện áp u = U0cos(ωt) (U0, ω không đổi) vào đoạn mạch mắc nối tiếp gồm điện trở R, tụ điện có điện dung C và cuộn cảm thuần có độ tự cảm L thay đổi. Hình vẽ bên là đồ thị biểu diễn sự phụ thuộc của điện áp hiệu dụng UL giữa hai đầu cuộn cảm và hệ số công suất cosφ của đoạn mạch theo giá trị của độ tự cảm L. Giá trị của U0 gần nhất với giá trị nào sau đây ?
Đáp án đúng là: B
Quảng cáo
Sử dụng giản đồ vecto và đinh lí hàm số sin.
Sử dụng lí thuyết về mạch điện xoay chiều có L thay đổi.
Từ đồ thị ta có: L thay đổi để ULmax:
\(\left\{ \matrix{
{U_{L\max }} = 200V \hfill \cr
c{\rm{os}}\varphi = {4 \over 5} = 0,8 \Rightarrow \sin \varphi = 0,6 \hfill \cr
\overrightarrow {{U_{RC}}} \bot \overrightarrow U \hfill \cr} \right.\)

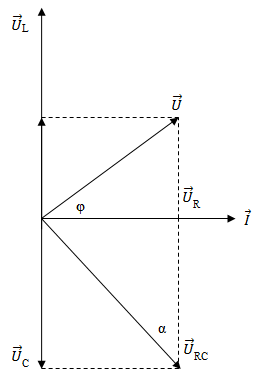

Giản đồ vecto:
Áp dụng định lí hàm số sin ta có:
\({U \over {\sin \alpha }} = {{{U_{L\max }}} \over {\sin 90}} \Rightarrow {U \over {\sin \varphi }} = {U_{L\max }} \Rightarrow U = {U_{L\max }}\sin \varphi = 200.0,6 = 120V \Rightarrow {U_0} = 120\sqrt 2 \approx 169,7V\)
Đáp án cần chọn là: B
