Đặt vào hai đầu đoạn mạch AB một điện áp xoay chiều có đồ thị điện áp tức thời phụ

Câu hỏi số 261782:

Vận dụng cao

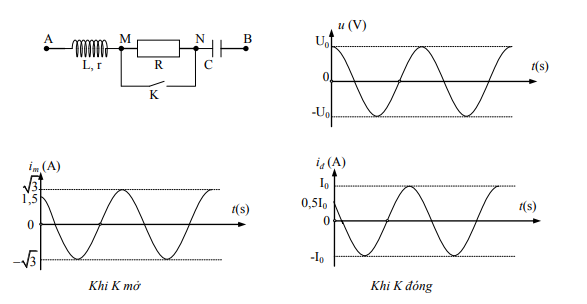

Đặt vào hai đầu đoạn mạch AB một điện áp xoay chiều có đồ thị điện áp tức thời phụ thuộc vào thời gian như hình vẽ. Trong đó điện áp cực đại U₀ và chu kì dòng điện không thay đổi. Khi đóng và mở khóa K thì cường độ dòng điện tức thời trong mạch phụ thuộc vào thời gian như hình vẽ. Giá trị của I₀ là

A.
\(3\sqrt 3 A\)

B. 3A

C.
\(1,5\sqrt 3 A\)

D.
\(2\sqrt 3 A\)

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:261782

Phương pháp giải

Sử dụng định luật Ôm

Giải chi tiết

Khi khóa K mở, mạch gồm R, r, L, C nối tiếp

Từ đồ thị của điện áp, ta có: u = U₀.cosωt

Từ đồ thị cường độ dòng điện khi K mở ta có phương trình cường độ dòng điện là: i = I₀.cos(ωt + φ_i)

Khi t = 0 :

\(\begin{array}{l}
i = 1,5 = \sqrt 3 .\cos {\varphi _{i1}} \Rightarrow {\varphi _{i1}} = \frac{\pi }{6} \Rightarrow \Delta {\varphi _m} = {\varphi _u} - {\varphi _{i1}} = \frac{{ - \pi }}{6}\\
\Rightarrow \tan \Delta {\varphi _m} = \frac{{{Z_L} - {Z_C}}}{{R + r}} = \frac{{ - 1}}{{\sqrt 3 }} \Rightarrow {Z_L} - {Z_C} = \frac{{ - 1}}{{\sqrt 3 }}(R + r)
\end{array}\)

Khi K đóng, mach có r, L, C nối tiếp

Ta có phương trình cường độ dòng điện là: i = I₀.cos(ωt + φ_i2)

Khi t = 0:

\(\begin{array}{l}
i = 0,5{I_0} = {I_0}.\cos {\varphi _{i2}} \Rightarrow {\varphi _{i2}} = \frac{\pi }{3} \Rightarrow \Delta {\varphi _m} = {\varphi _u} - {\varphi _{i1}} = \frac{{ - \pi }}{3}\\
\Rightarrow \tan \Delta {\varphi _m} = \frac{{{Z_L} - {Z_C}}}{r} = - \sqrt 3 \Rightarrow {Z_L} - {Z_C} = - \sqrt 3 r \Rightarrow {Z_L} - {Z_C} = - \sqrt 3 r = \frac{{ - 1}}{{\sqrt 3 }}(R + r) \Rightarrow R = 2r\\
\Rightarrow {Z_2} = \sqrt {{r^2} + {{({Z_L} - {Z_C})}^2}} = 2r;{Z_1} = \sqrt {{{(R + r)}^2} + {{({Z_L} - {Z_C})}^2}} = 2\sqrt 3 r\\
{I_{01}} = \frac{{{U_0}}}{{{Z_1}}};{I_{02}} = \frac{{{U_0}}}{{{Z_2}}} \Rightarrow \frac{{{I_{01}}}}{{{I_{02}}}} = \frac{{{Z_2}}}{{{Z_1}}} = \frac{1}{{\sqrt 3 }} \Rightarrow {I_{02}} = {I_0} = 3A
\end{array}\)

Đáp án cần chọn là: B
