Cho mạch điện như hình vẽ: R1 = R2 = R3 = 6W, R4 = 2W. Tính điện trở tương đương của mạch

Câu hỏi số 327025:

Vận dụng

Cho mạch điện như hình vẽ:

R₁ = R₂ = R₃ = 6W, R₄ = 2W. Tính điện trở tương đương của mạch khi ta nối M và B bằng một ampe kế có điện trở rất nhỏ?

A. \(R = 20\Omega \)

B. \(R = \frac{9}{5}\Omega \)

C. \(R = \frac{{10}}{3}\Omega \)

D. \(R = 14\Omega \)

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:327025

Phương pháp giải

Phương pháp:

+ Áp dụng biểu thức xác định điện trở trong mạch nối tiếp: R = R₁ + R₂ + .... + R_n

+ Áp dụng biểu thức xác định điện trở trong mạch song song: \(\frac{1}{R} = \frac{1}{{{R_1}}} + \frac{1}{{{R_2}}} + ... + \frac{1}{{{R_n}}}\)

Giải chi tiết

Hướng dẫn giải:

Vì ampe kế có điện trở rất nhỏ nên M và B cùng điện thế

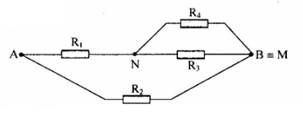

=> chập M và B mạch điện được vẽ lại như hình

Ta có: R₂ // ((R₁ nt (R₃//R₄))

\(\frac{1}{{{R_{34}}}} = \frac{1}{{{R_3}}} + \frac{1}{{{R_4}}} \to {R_{34}} = \frac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \frac{{6.2}}{{6 + 2}} = 1,5\Omega \)

R₁₃₄ = R₁ + R₃₄ = 6 + 1,5 = 7,5W

Điện trở tương đương của toàn mạch: \(\frac{1}{R} = \frac{1}{{{R_2}}} + \frac{1}{{{R_{134}}}} \to R = \frac{{{R_2}{R_{134}}}}{{{R_2} + {R_{134}}}} = \frac{{6.7,5}}{{6 + 7,5}} = \frac{{10}}{3}\Omega \)

=> Chọn C

Đáp án cần chọn là: C
