Đặt điện áp \(u = 160\sqrt 2 \cos \left( {100\pi t} \right)\left( V \right)\)vào hai đầu đoạn mạch

Câu hỏi số 335985:

Vận dụng

Đặt điện áp \(u = 160\sqrt 2 \cos \left( {100\pi t} \right)\left( V \right)\)vào hai đầu đoạn mạch mắc nối tiếp gồm điện trở \(R = 40\sqrt 3 \Omega \)tụ điện và cuộn cảm thuần có độ tự cảm L thay đổi được điều chỉnh độ tự cảm đến giá trị L = L_m để điện áp hiệu dụng hai đầu cuộn cảm đạt giá trị cực đại và bằng 320 V. Biểu thức cường độ dòng điện trong mạch khi đó là

A. \(i = 4\cos \left( {100\pi t - \frac{\pi }{3}} \right)\left( A \right)\)

B. \(i = 2\cos \left( {100\pi t - \frac{\pi }{3}} \right)\left( A \right)\)

C. \(i = 2\sqrt 2 \cos \left( {100\pi t - \frac{\pi }{6}} \right)\left( A \right)\)

D. \(i = 4\sqrt 2 \cos \left( {100\pi t - \frac{\pi }{6}} \right)\left( A \right)\)

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:335985

Phương pháp giải

Phương pháp : Áp dụng giản đồ vecto cho mạch điện xoay chiều và điều kiện về pha khi L thay đổi để \({U_{{L_{max}}}}\)

Giải chi tiết

Cách giải:

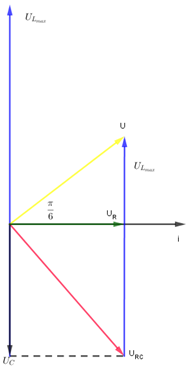

Khi L thay đổi để \({U_{{L_{max}}}}\) ta có \(U \bot {U_{RC}}\) biểu diễn trên giản đồ Vecto ta được

Khi đó ta có \({U^2} + U_{RC}^2 = U_{{L_{max}}}^2 = > {160^2} + U_{RC}^2 = {320^2} = > {U_{RC}} = 160\sqrt 3 V\)

Áp dụng hệ thức lượng trong tam giác vuông ta có \(\frac{1}{{U_R^2}} = \frac{1}{{{U^2}}} + \frac{1}{{U_{RC}^2}} = > \frac{1}{{U_R^2}} = \frac{1}{{{{160}^2}}} + \frac{1}{{{{\left( {160\sqrt 3 } \right)}^2}}} = > {U_R} = 80\sqrt 3 V\)

Cường độ dòng điện hiệu dụng qua mạch là \(I = \frac{{{U_R}}}{R} = \frac{{80\sqrt 3 }}{{40\sqrt 3 }} = 2A\)

Độ lệch pha giữa u và i là \(cos\varphi = \frac{{{U_R}}}{U} = \frac{{80\sqrt 3 }}{{160}} = \frac{{\sqrt 3 }}{2} = > \varphi = \frac{\pi }{6} = > {\varphi _i} = {\varphi _u} - \varphi = 0 - \frac{\pi }{6} = - \frac{\pi }{6}\)

Biểu thức cường độ dòng điện chạy qua mạch là \(i = 2\sqrt 2 \cos \left( {100\pi t - \frac{\pi }{6}} \right)\left( A \right)\)

Đáp án cần chọn là: C
