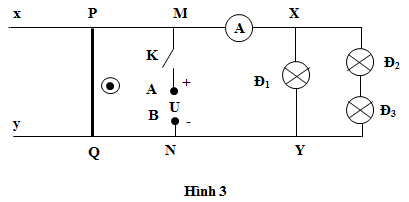

Cho mạch điện như hình vẽ (Hình 3), trong đó:

- Đèn Đ₁ có điện trở R₁, đèn Đ₂ có điện trở R₂, Đ₃ ghi (8V – 3,2W)

- Ampe kế có điện trở R_A = 4Ω; dây nối và khoá K có điện trở không đáng kể.

- Thanh kim loại PQ có điện trở đáng kể, đặt tiếp xúc trên hai thanh ray kim loại Mx và Ny song song, cùng nằm trên mặt phẳng ngang. Thanh PQ ở trong vùng từ trường đều, có đường sức từ thẳng đứng và chiều như hình 3.

1. Cố định thanh PQ. Đặt vào A, B hiệu điện thế U = 16V và đóng K thì ampe kế chỉ 1A. Biết R₁ = 2R₂.

a) Hãy tính điện trở R₁ và R₂.

b) Tính công suất tiêu thụ của đèn Đ₁ và Đ₂.

c) Hãy chỉ rõ chiều của lực từ (có giải thích) tác dụng lên thanh PQ.

2. Mở khoá K. Sau khi kéo thanh PQ trượt dọc trên hai ray Mx và Ny thì hiện tượng gì xảy ra?

Quảng cáo

Xem lời giải

Câu hỏi:343558

Giải chi tiết

1. Xét điều kiện đèn 3 sáng bình thường khi đó

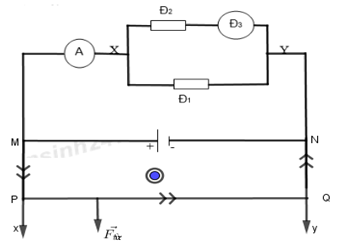

a) Khi K đóng và đặt vào hai đầu đoạn mạch 1 hiệu điện thế 16V ta có sơ đồ mạch điện được vẽ lại như hình bên dưới

Hiệu điện thế qua ampe kế có giá trị là: \({U_A} = {I_A}.{R_A} = 1.4 = 4V\)

Hiệu điện thế hai đầu đoạn XY có giá trị là: \({U_{XY}} = 16 - {U_A} = 12V\)

Do đèn 3 sáng bình thường nên cường độ dòng điện chạy qua đèn 3 đúng bằng cường độ dòng điện định mức của đèn ta có: \({I_3} = \frac{{{P_3}}}{{{U_3}}} = \frac{{3,2}}{8} = 0,4A\)

Cường độ dòng điện chạy qua đèn 1 có giá trị là: \({I_1} = 1 - 0,4 = 0,6A\)

Giá trị điện trở của đèn 1 là: \({R_1} = \frac{{{U_1}}}{{{I_1}}} = \frac{{12}}{{0,6}} = 20\Omega \)

Do: \({R_1} = 2{R_2} \Rightarrow {R_2} = \frac{{20}}{2} = 10\Omega \)

b) Công suất tiêu thụ của đèn 1 có giá trị là: \({P_1} = {U_1}.{I_1} = 12.0,6 = 7,2W\)

Công suất tiêu thụ của đèn 2 có giá trị là: \({P_2} = {U_2}.{I_2} = {R_2}.I_2^2 = {10.0,4^2} = 1,6W\)

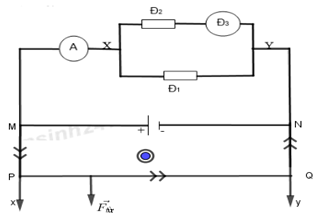

c) Lực từ tác dụng vào thanh PQ có chiều được biểu diễn như hình dưới theo quy tắc bàn tay trái

2. Khi khóa k mở nguồn điện 1 chiều chay qua mạch bị ngắt. Khi đó kéo dọc thanh PQ dọc theo 2 ray Mx và Ny sẽ có hiện tượng cảm ứng điện từ xuất hiện dòng điện cảm ứng trong mạch.
