Cho mạch điện như hình 3, các điện trở R1, R2 có giá trị không phụ thuộc vào dòng điện

Câu hỏi số 343590:

Vận dụng cao

Cho mạch điện như hình 3, các điện trở R₁, R₂ có giá trị không phụ thuộc vào dòng điện chạy qua nó. Biết rằng, hiệu điện thế giữa hai điểm A và B có giá trị luôn không đổi U_AB = U₀ = 7,2V. Một học sinh sử dụng Vôn kế V₀ để đo hiệu điện thế giữa hai đầu của R₁ và giữa hai đầu của R₂ ở hình 3 thì số chỉ của V₀ có giá trị lần lượt là U₁ = 3,6V và U₂ = 2,4V. Bỏ qua điện trở các dây nối

1. Tìm hiệu điện thế giữa hai đầu R₁ và giữa hai đầu R₂ ở mạch điện như hình 3

2. Thay điện trở R₁ của mạch điện bằng V₀ thì số chỉ của V₀ là bao nhiêu?

Quảng cáo

Xem lời giải

Câu hỏi:343590

Giải chi tiết

Vì → Vol kế không lí tưởng có tồn tại R_V chưa đủ lớn để coi là lí tưởng.

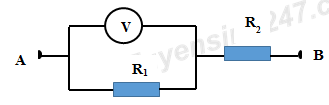

+ Khi mắc Vol kế vào để đo hiệu điện thế giữa hai đầu R₁

Có : \(\left\{ \begin{array}{l}{U_{AB}} = 7,2V\\{R_1} = 3,6V = \frac{1}{2}{U_{AB}}\end{array} \right. \Rightarrow {R_2} = {R_{tdV1}} \Rightarrow \frac{1}{{{R_2}}} = \frac{1}{{{R_1}}} + \frac{1}{{{R_V}}}\,\,\,\left( 1 \right)\)

+ Khi mắc Vol kế vào để đo hiệu điện thế giữa hai đầu R₂.

Có :

\(\begin{array}{l}{U_1} = {U_{AB}} - {U_2}' = 4,8V\\\frac{{{U_1}}}{{{U_2}}} = \frac{{{R_1}}}{{\frac{{{R_2}{R_V}}}{{{R_2}{R_V}}}}} = \frac{{4,8}}{{2,4}} = 2 \Rightarrow \frac{2}{{{R_1}}} = \frac{1}{{{R_2}}} + \frac{1}{{{R_V}}}\,\,\,\left( 2 \right)\end{array}\)

Từ (1) và (2) ta có :

\(\frac{2}{{{R_1}}} - \frac{1}{{{R_2}}} = \frac{1}{{{R_2}}} - \frac{1}{{{R_1}}}\,\, \Rightarrow \frac{{{R_1}}}{{{R_2}}} = \frac{3}{2}\)

Nếu mạch điện như hình 3 thì :\(\left\{ \begin{array}{l}{U_1} = \frac{3}{5}{U_{AB}} = 4,32V\\{U_2} = \frac{2}{5}{U_{AB}} = 2,88V\end{array} \right.\)

Lấy (1) + (2) ta có :

\(\frac{2}{{{R_2}}} + \frac{2}{{{R_1}}} = \frac{2}{{{R_1}}} + \frac{2}{{{R_V}}} + \frac{1}{{{R_2}}}\, + \frac{1}{{{R_V}}}\, \Rightarrow \frac{1}{{{R_2}}} = \frac{3}{{{R_V}}} \Rightarrow {R_V} = 3{R_2}\)

Khi mắc V₀ vào thay cho R₁ thì Vol kế chỉ:

\(U = \frac{3}{4}{U_{AB}} = 5,4V\)
