Đặt điện áp \(u = 20\sqrt 2 cos\left( {100\pi t + \dfrac{\pi }{6}} \right)\left( V \right)\) vào hai đầu
Đặt điện áp \(u = 20\sqrt 2 cos\left( {100\pi t + \dfrac{\pi }{6}} \right)\left( V \right)\) vào hai đầu đoạn mạch gồm biến trở R và cuộn cảm thuần mắc nối tiếp. Điều chỉnh R đến giá trị để công suất tiêu thụ điện của đoạn mạch đạt cực đại. Khi đó, biểu thức điện áp giữa hai đầu cuộn cảm là
Đáp án đúng là: D
Quảng cáo
+ Sử dụng biểu thức suy ra từ bài toán R biến thiên để công suất cực đại: \(R = \left| {{Z_L} - {Z_C}} \right|\)
+ Sử dụng biểu thức: \(U_0^2 = U_{0R}^2 + {\left( {{U_{0L}} - {U_{0C}}} \right)^2}\)
+ Sử dụng biểu thức tính độ lệch pha của u so với i: \(\tan \varphi = \dfrac{{{Z_L} - {Z_C}}}{R}\)
+ Viết phương trình điện áp
R thay đổi để công suất cực đại, khi đó ta có: \(R = {Z_L}\)
\( \Rightarrow {U_{0R}} = {U_{0L}}\)
Lại có: \(U_0^2 = U_{0R}^2 + U_{0L}^2 \Rightarrow {U_{0L}} = {U_{0R}} = \dfrac{{{U_0}}}{{\sqrt 2 }} = 20V\)

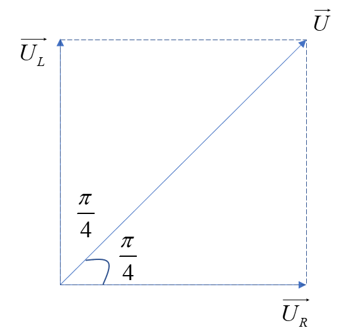

Độ lệch pha của u so với i: \(\tan \varphi = \dfrac{{{Z_L}}}{R} = 1 \Rightarrow \varphi = \dfrac{\pi }{4}\)
Độ lệch pha của \({u_L}\) và \(u\) là: \(\Delta \varphi = \dfrac{\pi }{4} = {\varphi _{{u_L}}} - {\varphi _u}\)
\( \Rightarrow {\varphi _{{u_L}}} = \dfrac{\pi }{4} + {\varphi _u} = \dfrac{\pi }{4} + \dfrac{\pi }{6} = \dfrac{{5\pi }}{{12}}\)
\( \Rightarrow \) Biểu thức điện áp giữa hai đầu cuộn cảm: \({u_L} = 20cos\left( {100\pi t + \dfrac{{5\pi }}{{12}}} \right)V\)
Đáp án cần chọn là: D
